จักรยานกำลังต่ำและสัญญาณไฟจราจรแบบลูกศร: คุณสมบัติการออกแบบที่สำคัญสำหรับสัญญาณไฟจราจรจักรยานที่เชื่อถือได้

บทนำ: เหตุใดการออกแบบระบบไฟฟ้าจึงมีความสำคัญในสัญญาณไฟจราจรสำหรับจักรยาน

สัญญาณไฟจราจรที่ติดตั้งที่ทางแยกเลนจักรยานจะต้องคงสัญญาณที่ชัดเจนและจดจำได้ตลอดวงจรการทำงานซ้ำๆ สำหรับหน่วยงานจราจรในเขตเทศบาล ผู้รับเหมาทำถนน และผู้วางระบบการจราจร ความท้าทายไม่ได้อยู่ที่การเลือกสัญญาณ LED ที่ใช้พลังงานน้อยกว่าเท่านั้น อุปกรณ์ยังต้องจัดการความล้มเหลวของส่วนประกอบ รักษาการทำงานทางไฟฟ้าให้มีเสถียรภาพ และทำงานได้อย่างน่าเชื่อถือควบคู่ไปกับตัวควบคุม สัญญาณยานพาหนะ สัญญาณคนเดินถนน และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ที่ทางแยก

ปัญหาทางเทคนิคหลายประการสมควรได้รับความสนใจระหว่างการจัดซื้อ การทำงานต่อเนื่องทำให้เกิดการใช้ไฟฟ้าสะสม ความล้มเหลวของ LED แต่ละตัวอาจส่งผลต่อลักษณะที่ปรากฏของสัญญาณ หากวงจรไม่ได้ออกแบบมาเพื่อจำกัดความผิดปกติ กระแสไฟฟ้าของไดรฟ์ที่ไม่เสถียรสามารถสร้างความเครียดเพิ่มเติมให้กับส่วนประกอบ LED ในขณะที่ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ไม่เพียงพออาจสร้างปัญหาเมื่อระบบไฟฟ้าหลายระบบใช้โครงสร้างพื้นฐานเดียวกัน

ไฟจราจรสำหรับจักรยานและลูกศรกำลังต่ำช่วยแก้ไขข้อกังวลเหล่านี้ผ่านการผสมผสานระหว่างการออกแบบวงจรตาข่าย แหล่งจ่ายไฟมาตรฐานยุโรปที่ออกแบบอย่างอิสระ เทคโนโลยีการขับเคลื่อนกระแสคงที่ และการออกแบบทางไฟฟ้าที่เน้นความเข้ากันได้ทางแม่เหล็กไฟฟ้า คุณลักษณะเหล่านี้เป็นพื้นฐานในทางปฏิบัติสำหรับการประเมินเสถียรภาพในการทำงานของอุปกรณ์ ประสิทธิภาพทางไฟฟ้า และข้อกำหนดในการบำรุงรักษาที่อาจเกิดขึ้น

สำหรับผู้ซื้อที่เปรียบเทียบสัญญาณจราจรของจักรยาน การทำความเข้าใจว่าเทคโนโลยีเหล่านี้ทำงานอย่างไรมีประโยชน์มากกว่าการกล่าวอ้างทั่วไปเกี่ยวกับประสิทธิภาพการใช้พลังงานหรืออายุการใช้งานที่ยาวนาน ทางเลือกที่เหมาะสมขึ้นอยู่กับข้อกำหนดที่ผ่านการตรวจสอบแล้ว ฟังก์ชันสัญญาณที่ต้องการ เงื่อนไขการติดตั้ง และความเข้ากันได้กับระบบควบคุมการจราจรของโครงการ

1. จักรยานพลังงานต่ำและสัญญาณไฟจราจรลูกศร: โครงสร้างและเทคโนโลยีที่สำคัญ

โครงสร้างสามหน่วยและบทบาทของแต่ละส่วนประกอบ

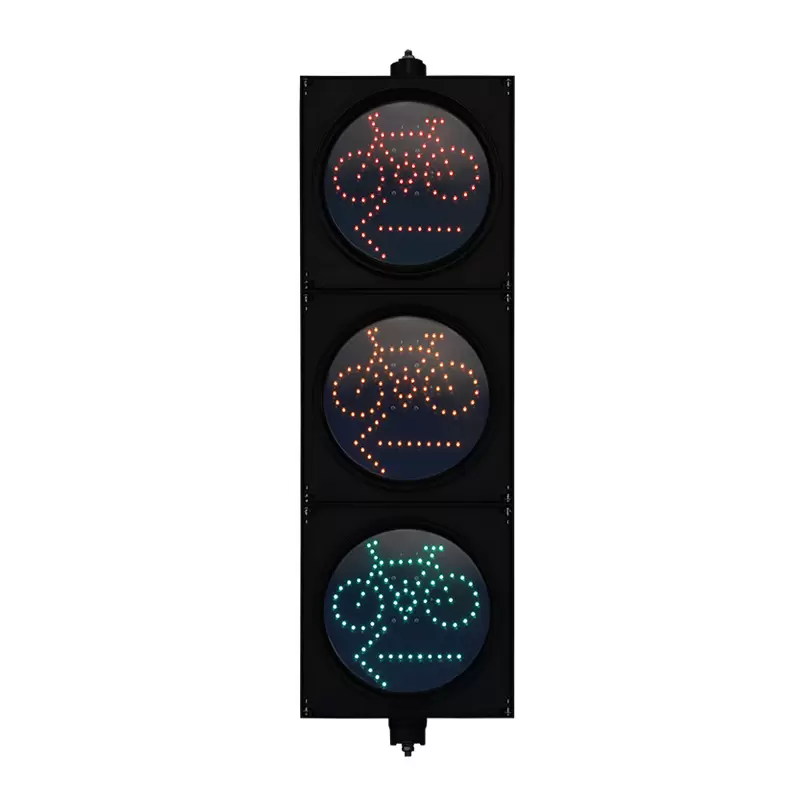

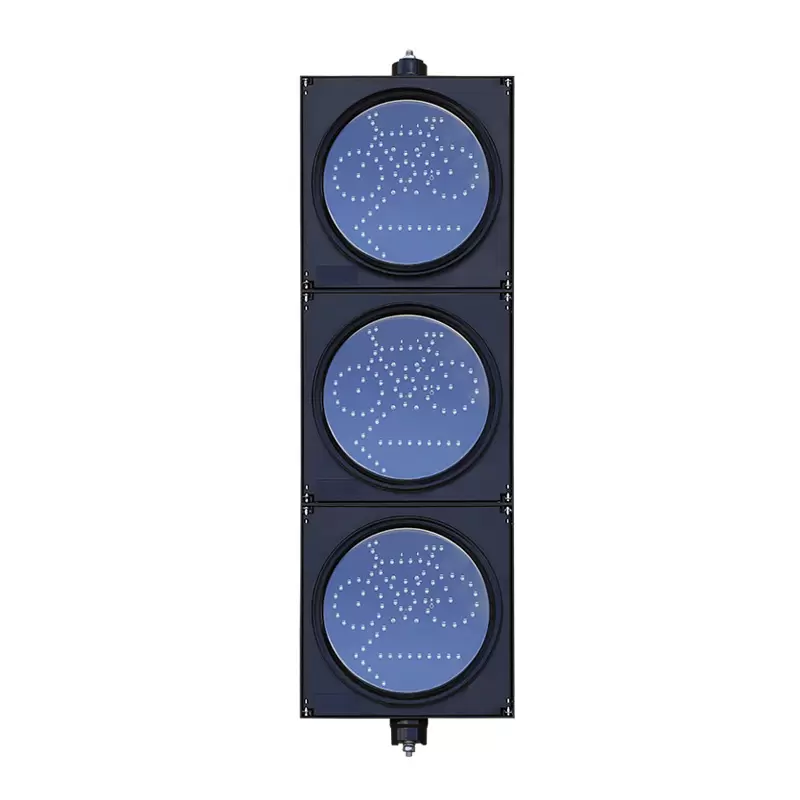

ไฟจราจรจักรยานและลูกศรกำลังต่ำใช้ส่วนประกอบสามชิ้น แกนโคมไฟประกอบด้วยกระดานไฟ เลนส์สายตา แหล่งจ่ายไฟ และโถโคมไฟ ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อสร้างสัญญาณบ่งชี้และสนับสนุนฟังก์ชันทางไฟฟ้าและโครงสร้างของหลอดไฟ

แต่ละส่วนประกอบมีจุดประสงค์ที่แตกต่างกัน:

• กระดานไฟ: ประกอบแหล่งกำเนิดแสง LED และวงจรที่เกี่ยวข้อง สถาปัตยกรรมวงจรของมันส่งผลต่อวิธีที่หน่วยตอบสนองต่อความล้มเหลวของ LED แต่ละตัว

• เลนส์ออพติคอล: ปรับรูปร่างของแสงที่ปล่อยออกมาและช่วยนำเสนอสัญญาณที่ต้องการ ควรประเมินประสิทธิภาพด้านการมองเห็นโดยเทียบกับเงื่อนไขการรับชมของโครงการและข้อกำหนดที่เกี่ยวข้อง

• แหล่งจ่ายไฟ: ระบุสภาวะการทำงานทางไฟฟ้าที่หลอดไฟต้องการ ประสิทธิภาพการแปลง ช่วงอินพุต และคุณภาพไฟฟ้าคือข้อพิจารณาในการจัดซื้อที่เกี่ยวข้อง

• โถโคมไฟ: เป็นส่วนหนึ่งของโครงสร้างทางกายภาพของโคมไฟ โครงสร้างและความเข้ากันได้กับการเตรียมการติดตั้งควรได้รับการตรวจสอบกับข้อกำหนดของโครงการ

แอสเซมบลีควรได้รับการประเมินว่าเป็นหน่วยสัญญาณที่สมบูรณ์ แทนที่จะเป็นชุดของส่วนประกอบแต่ละชิ้น แหล่งกำเนิดแสง LED ที่เหมาะสมเพียงอย่างเดียวไม่ได้กำหนดว่าสัญญาณที่เสร็จสมบูรณ์จะเป็นไปตามข้อกำหนดด้านแสง ไฟฟ้า สิ่งแวดล้อม หรือการติดตั้งของโครงการ

การออกแบบวงจรตาข่าย: การจำกัดผลกระทบของความล้มเหลวของ LED

คุณสมบัติที่สำคัญอย่างหนึ่งของผลิตภัณฑ์คือการออกแบบวงจรแบบตาข่าย ตามข้อมูลผลิตภัณฑ์ที่ให้มา เมื่อลูกปัดหลอดไฟ LED แต่ละดวงทำงานล้มเหลว วงจรจะแยกจุดความผิดปกติโดยอัตโนมัติ ซึ่งจะทำให้ LED ที่เหลือที่ทำงานอยู่ทำงานต่อไปได้

มูลค่าเชิงปฏิบัติคือการควบคุมข้อบกพร่อง ในวงจรที่ไม่มีกลไกการแยกที่มีประสิทธิภาพ ความล้มเหลวของส่วนประกอบอาจมีผลกระทบในวงกว้างต่ออาเรย์เรืองแสง ขึ้นอยู่กับโทโพโลยีของวงจร วงจรแบบตาข่ายที่ออกแบบมาเพื่อแยก LED ที่ล้มเหลวจะช่วยจำกัดผลกระทบของข้อผิดพลาดส่วนบุคคลนั้นต่อแหล่งกำเนิดแสงที่เหลืออยู่

สำหรับวิศวกรจราจร ความแตกต่างนี้มีความสำคัญเนื่องจากรูปลักษณ์ของสัญญาณอาจส่งผลต่อวิธีที่ผู้ใช้ถนนตีความทางแยก การรักษาการทำงานของ LED ที่เหลือสามารถช่วยรักษาการแสดงผลโดยรวมให้สอดคล้องกันมากขึ้น ในขณะเดียวกันก็ลดผลกระทบทันทีจากความล้มเหลวของส่วนประกอบเฉพาะที่

อย่างไรก็ตาม การแยกข้อผิดพลาดไม่เทียบเท่ากับความซ้ำซ้อนโดยสมบูรณ์ ไม่รับประกันว่าไฟ LED ที่เสียจะยังคงสว่างอยู่ หรือจอแสดงผลเดิมจะไม่เปลี่ยนแปลงไปโดยสิ้นเชิง หรือสัญญาณทั้งหมดจะไม่ทำงานผิดพลาด ผลลัพธ์ที่แท้จริงขึ้นอยู่กับการออกแบบวงจร ตำแหน่งและลักษณะของความผิดปกติ และสภาพของส่วนประกอบที่เหลือ

ก่อนซื้อ ผู้ซื้อควรสอบถามผู้ผลิตเพื่อขอรายละเอียดเกี่ยวกับกลไกการแยกส่วน และหลักฐานการทดสอบที่แสดงว่าจอแสดงผลทำงานอย่างไรภายใต้เงื่อนไขความล้มเหลวของ LED ที่เป็นตัวแทน

แหล่งจ่ายไฟมาตรฐานยุโรปและตัวประกอบกำลังสูงถึง 0.98

ผลิตภัณฑ์ใช้แหล่งจ่ายไฟมาตรฐานยุโรปที่ออกแบบอย่างอิสระ โดยมีตัวประกอบกำลังตามที่ระบุไว้สูงถึง 0.98

ตัวประกอบกำลังอธิบายความสัมพันธ์ระหว่างกำลังจริงและกำลังปรากฏในระบบไฟฟ้า โดยทั่วไปค่าที่เข้าใกล้ 1 บ่งชี้ถึงการใช้ความจุไฟฟ้าที่ให้มาอย่างมีประสิทธิภาพมากขึ้นสำหรับปริมาณพลังงานจริงที่กำหนด ในทางปฏิบัติ ตัวประกอบกำลังสูงสามารถช่วยลดความต้องการกำลังไฟฟ้าที่ปรากฏซึ่งสัมพันธ์กับโหลดกำลังไฟฟ้าจริงที่ระบุได้

อย่างไรก็ตาม ตัวประกอบกำลังไม่เหมือนกับประสิทธิภาพการใช้พลังงานหรือเปอร์เซ็นต์การใช้ไฟฟ้าที่ลดลง ไม่ได้หมายความว่าหลอดไฟที่มีตัวประกอบกำลัง 0.98 จะใช้พลังงานน้อยลง 98% โดยอัตโนมัติ และไม่ได้กำหนดว่าโครงการจะประหยัดพลังงานได้กี่กิโลวัตต์-ชั่วโมงโดยอิสระ

เพื่อเปรียบเทียบสัญญาณจราจรจักรยานอย่างถูกต้อง ทีมจัดซื้อควรตรวจสอบอย่างน้อยสามรายการแยกกัน:

1. การใช้พลังงานจริง วัดเป็นวัตต์ สำหรับแต่ละสัญญาณบ่งชี้หรือสถานะการทำงานที่เกี่ยวข้อง

2. ตัวประกอบกำลัง รวมถึงเงื่อนไขภายใต้ค่าสูงสุดที่ระบุไว้

3. ตารางการทำงาน รวมทั้งจำนวนหัวสัญญาณ และเวลาที่ใช้ในแต่ละข้อบ่งชี้

ตัวเลขเหล่านี้สามารถใช้เพื่อประมาณการใช้ไฟฟ้าตลอดระยะเวลาการดำเนินงานที่วางแผนไว้ สำหรับโครงการแบบหลายทางแยก แม้แต่ความแตกต่างเล็กน้อยในพลังงานที่ใช้โดยแต่ละสัญญาณก็อาจเกี่ยวข้องกันเมื่อคูณด้วยปริมาณที่ติดตั้งและชั่วโมงการทำงาน

ตัวประกอบกำลังที่ระบุของผู้ผลิตจึงเป็นข้อกำหนดเฉพาะทางไฟฟ้าที่มีประโยชน์ แต่ควรได้รับการประเมินควบคู่ไปกับกำลังไฟฟ้าจริงที่วัดได้หรือระบุ แทนที่จะใช้แทนค่าดังกล่าว

ไดรฟ์กระแสคงที่: รองรับการทำงานของ LED ที่เสถียร

ผลิตภัณฑ์ยังใช้เทคโนโลยีขับเคลื่อนกระแสคงที่ LED ตอบสนองต่อกระแสที่ไหลผ่าน และการเปลี่ยนแปลงสภาพของไดรฟ์อาจส่งผลต่อลักษณะการทำงานของไฟ LED ตัวขับกระแสคงที่ได้รับการออกแบบเพื่อควบคุมกระแสที่ส่งไปยังโหลด LED ภายในช่วงการทำงานที่ต้องการ

สำหรับสัญญาณไฟจราจรที่ทำงานเป็นระยะเวลานาน กฎระเบียบปัจจุบันจะช่วยให้สภาพไฟฟ้าสำหรับแหล่งกำเนิดแสงมีความสม่ำเสมอมากขึ้น นอกจากนี้ยังสามารถช่วยควบคุมความเครียดทางไฟฟ้าที่เกี่ยวข้องกับสภาพไดรฟ์ที่ไม่เหมาะสม ซึ่งสนับสนุนความน่าเชื่อถือของ LED เมื่อมีการระบุไดรเวอร์, LED, การออกแบบการระบายความร้อน และส่วนประกอบอื่นๆ อย่างถูกต้อง

นี่ไม่ได้หมายความว่าไดรฟ์กระแสคงที่เพียงอย่างเดียวจะกำหนดอายุการใช้งานของสัญญาณที่สมบูรณ์ คุณภาพ LED อุณหภูมิในการทำงาน ประสิทธิภาพของแหล่งจ่ายไฟ การสัมผัสกับสิ่งแวดล้อม และการเสื่อมสภาพของส่วนประกอบยังมีอิทธิพลต่อความน่าเชื่อถือในระยะยาวอีกด้วย

เมื่อเปรียบเทียบสัญญาณไฟจราจรของจักรยาน ผู้ซื้อควรสอบถามเกี่ยวกับการออกแบบของผู้ขับขี่และระยะการใช้งาน ตลอดจนข้อสันนิษฐานเกี่ยวกับอายุการใช้งานและเงื่อนไขการรับประกันที่จัดทำเป็นเอกสารของผู้ผลิต การกล่าวอ้างอายุการใช้งานที่ยาวนานโดยทั่วไปมีประโยชน์น้อยกว่าข้อกำหนดที่กำหนดไว้ซึ่งสนับสนุนโดยเอกสารทางเทคนิคที่เกี่ยวข้อง

ความเพี้ยนฮาร์มอนิกรวมต่ำกว่า 10% และความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ข้อมูลผลิตภัณฑ์ที่ให้มาระบุความเพี้ยนฮาร์มอนิกรวม (THD) ต่ำกว่า 10% และอธิบายการออกแบบว่าตรงตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าของยุโรป

THD แสดงออกถึงการมีส่วนร่วมของส่วนประกอบฮาร์มอนิกที่สัมพันธ์กับส่วนประกอบทางไฟฟ้าพื้นฐาน ตามวิธีการวัดที่ใช้ สำหรับการวัดที่เกี่ยวข้องกับพลังงาน แรงดันไฟฟ้า THD และ THD กระแสเป็นปริมาณที่แตกต่างกัน ผู้ซื้อควรยืนยันอย่างแน่ชัดว่าระบุปริมาณใด วิธีการวัด และค่าที่ระบุจะใช้ภายใต้เงื่อนไขการปฏิบัติงานใด

ค่า THD ที่ต่ำกว่า 10% ไม่ควรตีความว่าเป็นการวัดการประหยัดพลังงานโดยตรง และไม่ได้พิสูจน์ด้วยตัวเองว่าสอดคล้องกับข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าทุกประการ เป็นตัวบ่งชี้ประสิทธิภาพทางไฟฟ้าตัวหนึ่งที่ต้องพิจารณาภายในกรอบการทดสอบที่เกี่ยวข้อง

ความเข้ากันได้ทางแม่เหล็กไฟฟ้าหรือ EMC เกี่ยวข้องกับทั้งการปล่อยก๊าซเรือนกระจกที่อุปกรณ์ไฟฟ้าผลิตและความสามารถในการทำงานอย่างถูกต้องในที่ที่มีการรบกวนทางแม่เหล็กไฟฟ้า ที่ทางแยกที่มีการควบคุม สิ่งนี้มีความสำคัญเนื่องจากหัวสัญญาณไฟจราจรอาจทำงานควบคู่ไปกับตัวควบคุม อุปกรณ์ตรวจจับ อุปกรณ์สื่อสาร และระบบอิเล็กทรอนิกส์อื่นๆ

สำหรับการจัดซื้อโครงการ คำถามสำคัญคือว่าผลิตภัณฑ์ทั้งหมดได้รับการทดสอบตามมาตรฐานที่ใช้กับตลาดปลายทางหรือไม่ การกำหนดค่าการทดสอบตรงกับรุ่นที่ให้มาหรือไม่ และผู้ผลิตสามารถจัดทำรายงานหรือการประกาศที่เกี่ยวข้องได้หรือไม่ ค่า THD ที่ระบุไว้เพียงอย่างเดียวไม่สามารถระบุได้ว่าข้อกำหนด EMC ทั้งหมดเป็นไปตามข้อกำหนด

2. วิธีเลือกสัญญาณจราจรจักรยานสำหรับโครงการในโลกแห่งความเป็นจริง

ข้อกำหนดทางเทคนิคจะมีประโยชน์ก็ต่อเมื่อตรงกับข้อกำหนดในการปฏิบัติงานของทางแยกเท่านั้น สัญญาณที่ทำงานได้ดีทางไฟฟ้าอาจยังไม่เหมาะสมหากตัวบ่งชี้ ขนาด การจัดวางการติดตั้ง หรืออินเทอร์เฟซของตัวควบคุมไม่ตรงกับการออกแบบของโครงการ

การระบุสัญญาณ ประสิทธิภาพการมองเห็น และการติดตั้ง

ขั้นตอนแรกคือการกำหนดความเคลื่อนไหวของการจราจรที่ต้องการ สัญญาณเฉพาะจักรยานใช้เพื่อควบคุมการเคลื่อนที่ของจักรยานโดยต้องมีสัญญาณแยกต่างหาก เช่น ทางข้ามเลนสำหรับจักรยานโดยเฉพาะ หรือทางแยกที่ระยะของจักรยานต้องประสานกับการจราจรอื่นๆ

สัญญาณลูกศรทำหน้าที่เป็นฟังก์ชันบ่งชี้ทิศทาง แต่ความหมายที่แม่นยำนั้นขึ้นอยู่กับการกำหนดค่าลูกศร สีของสัญญาณ กฎจราจรที่บังคับใช้ และแผนสัญญาณที่ได้รับอนุมัติ ผู้ซื้อไม่ควรสรุปว่าสัญญาณจักรยานทุกอันและสัญญาณลูกศรทุกอันสามารถให้บริการตามจุดประสงค์เดียวกัน หรือทุกรุ่นมีจอแสดงผลทั้งสองประเภท

ก่อนที่จะยืนยันคำสั่งซื้อ วิศวกรโครงการควรตรวจสอบ:

• การกำหนดค่าสัญญาณ: สัญลักษณ์จักรยาน ลูกศรบอกทิศทาง หรือตัวบ่งชี้อื่นๆ ที่ได้รับการอนุมัติ

• พื้นผิวเปล่งแสง: เส้นผ่านศูนย์กลางหรือขนาดที่ระบุที่กำหนดโดยการออกแบบถนน

• ประสิทธิภาพด้านการมองเห็น: ความเข้มของการส่องสว่าง มุมมอง ลักษณะสี และการมองเห็นภายใต้สภาพแสงโดยรอบของโครงการ

• การจัดวางการติดตั้ง: การติดตั้งแบบติดเสา เหนือศีรษะ หรือการติดตั้งอื่นๆ ที่ได้รับการอนุมัติ ตามรุ่นที่เลือก

• การรวมทางกายภาพ: ความเข้ากันได้กับโครงยึด ตัวเครื่อง สายเคเบิล และพื้นที่การติดตั้งที่วางแผนไว้

ข้อกำหนดด้านแสงควรได้รับการประเมินโดยใช้ข้อกำหนดเฉพาะในท้องถิ่นที่เกี่ยวข้องและผลการทดสอบที่จัดทำเป็นเอกสารของผู้ผลิต ผู้ซื้อไม่ควรสันนิษฐานว่าหัวสัญญาณที่ใหญ่กว่าจะให้การมองเห็นที่ดีขึ้นโดยอัตโนมัติ หรือข้อกำหนดจากรุ่นหนึ่งนำไปใช้กับอีกรุ่นหนึ่ง

ใช้พลังงานต่ำและต้นทุนการดำเนินงานระยะยาว

สำหรับหน่วยงานจราจรที่จัดการทางแยกหลายสิบหรือหลายร้อยทาง การใช้ไฟฟ้าถือเป็นค่าใช้จ่ายในการดำเนินงานที่เกิดขึ้นเป็นประจำ ดังนั้นการเลือกสัญญาณพลังงานต่ำควรขึ้นอยู่กับกำลังไฟจริงและชั่วโมงการทำงานที่คาดหวัง ไม่ใช่เพียงการตั้งชื่อผลิตภัณฑ์เพียงอย่างเดียว

การประมาณการการใช้พลังงานต่อปีอย่างตรงไปตรงมาคือ:

E = (พี × เสื้อ) / 1,000

ที่ไหน:

• EEE คือการใช้พลังงานเป็นกิโลวัตต์-ชั่วโมง (kWh)

• PPP คือปริมาณการใช้พลังงานจริงมีหน่วยเป็นวัตต์ (W)

• ttt คือเวลาทำการเป็นชั่วโมง

สำหรับสัญญาณที่มีการบ่งชี้หลายรายการ การประมาณควรพิจารณาถึงพลังงานที่ใช้ในแต่ละสถานะการทำงานและเวลาที่ใช้ในสถานะนั้น หากผู้ผลิตระบุเฉพาะกำลังไฟฟ้าที่กำหนดหรือสูงสุด การคำนวณควรระบุเป็นการประมาณการ แทนที่จะเป็นการวัดผลรายปี

ต้นทุนรวมในการเป็นเจ้าของยังรวมถึงการตรวจสอบ ชิ้นส่วนทดแทน แรงงาน การจัดการจราจรระหว่างการบำรุงรักษา และค่าใช้จ่ายใดๆ ที่เกี่ยวข้องกับการแก้ไขปัญหาหรือการหยุดทำงานของระบบ สัญญาณที่มีราคาซื้อสูงกว่าเล็กน้อยอาจยังคุ้มค่าที่จะพิจารณาว่าประสิทธิภาพทางไฟฟ้า ความสามารถในการซ่อมบำรุง และเงื่อนไขการรับประกันที่บันทึกไว้นั้นเหมาะสมกับข้อกำหนดการดำเนินงานของโครงการมากกว่าหรือไม่

อย่างไรก็ตาม การประหยัดค่าบำรุงรักษาควรขึ้นอยู่กับหลักฐานที่น่าเชื่อถือ หากไม่มีข้อมูลภาคสนามเปรียบเทียบ จะไม่เหมาะสมที่จะกำหนดการประหยัดทางการเงินเฉพาะให้กับวงจรเมชหรือไดรฟ์กระแสคงที่เพียงอย่างเดียว

ความเหมาะสมด้านสิ่งแวดล้อมและการเข้าถึงการบำรุงรักษา

สัญญาณไฟจราจรจักรยานจะสัมผัสกับสภาพกลางแจ้งที่แตกต่างกันไปตามสถานที่ ปริมาณน้ำฝน ความผันผวนของอุณหภูมิ ความชื้น ฝุ่น แสงแดด การสั่นสะเทือน และการรบกวนทางไฟฟ้า อาจส่งผลต่อประสิทธิภาพของอุปกรณ์

ข้อมูลจำเพาะด้านการจัดซื้อควรระบุช่วงอุณหภูมิในการทำงานที่ต้องการ การป้องกันทางเข้า ประสิทธิภาพของวัสดุ และข้อกำหนดด้านผลกระทบหรือการทดสอบด้านสิ่งแวดล้อมที่เกี่ยวข้อง เอกสารประกอบของผลิตภัณฑ์ที่เลือกจะต้องแสดงให้เห็นว่าเป็นไปตามข้อกำหนดเหล่านั้น

การเข้าถึงการบำรุงรักษาถือเป็นข้อพิจารณาในทางปฏิบัติอีกประการหนึ่ง วิศวกรควรกำหนดว่าสามารถตรวจสอบหรือเปลี่ยนโมดูล LED, แหล่งจ่ายไฟ หรือส่วนประกอบอื่นๆ ได้อย่างมีประสิทธิภาพหรือไม่ มีอะไหล่อะไรบ้าง และขั้นตอนการเปลี่ยนต้องใช้เครื่องมือพิเศษหรือการปรับเปลี่ยนหรือไม่

สำหรับการติดตั้งขนาดใหญ่ การกำหนดโมเดลให้เป็นมาตรฐานบนทางแยกที่คล้ายกันสามารถช่วยลดความยุ่งยากในการจัดการชิ้นส่วนอะไหล่และการฝึกอบรมการบำรุงรักษา การกำหนดมาตรฐานควรคำนึงถึงความแตกต่างในการทำงานของสัญญาณ ขนาดการติดตั้ง การจ่ายไฟฟ้า และข้อกำหนดด้านกฎระเบียบในท้องถิ่น

ความเข้ากันได้กับระบบควบคุมการจราจรที่มีอยู่

หัวสัญญาณไฟจราจรจะแสดงสัญญาณที่สั่งโดยระบบควบคุม มันไม่ได้กำหนดเวลาสัญญาณของทางแยกโดยอิสระ หัวสัญญาณจึงต้องตรงกับเอาท์พุตไฟฟ้าของตัวควบคุมและลำดับการทำงานที่ได้รับอนุมัติของโครงการ

ก่อนการจัดซื้อ ผู้รวมระบบควรยืนยัน:

• แรงดันไฟฟ้าและความถี่อินพุต รวมถึงความคลาดเคลื่อนของแหล่งจ่ายไฟ

• โหลดทางไฟฟ้าและความเข้ากันได้กับวงจรเอาต์พุตของตัวควบคุม

• การเดินสายไฟ การจัดตัวเชื่อมต่อ และข้อกำหนดในการตรวจสอบที่เกี่ยวข้อง

• สถานะสัญญาณที่จำเป็นและการประสานงานกับเฟสของจักรยาน คนเดินเท้า และยานพาหนะ

• ข้อกำหนดในการตรวจสอบข้อบกพร่อง การตรวจสอบข้อขัดแย้ง และความปลอดภัยที่เกี่ยวข้อง

• ข้อกำหนดในท้องถิ่นสำหรับการอนุมัติ การทดสอบการใช้งาน หรือการทดสอบการผสานรวม

ควรยืนยันความเข้ากันได้สำหรับรุ่นและการกำหนดค่าคอนโทรลเลอร์ที่แน่นอน ข้อความทั่วไปที่ว่าผลิตภัณฑ์เหมาะสำหรับระบบสัญญาณไฟจราจรไม่ได้สร้างความเข้ากันได้กับตัวควบคุม วงจรตรวจสอบ หรือข้อกำหนดเฉพาะของประเทศทุกตัว

สำหรับทางแยกที่มีเลนจักรยานโดยเฉพาะ วิศวกรควรตรวจสอบด้วยว่าการเคลื่อนไหวของจักรยานมีปฏิกิริยาอย่างไรกับการเลี้ยวรถและทางม้าลาย ฮาร์ดแวร์สัญญาณต้องสนับสนุนแผนการควบคุมที่ได้รับอนุมัติ ในขณะที่ฟังก์ชันการกำหนดเวลาและการจัดการข้อขัดแย้งของคอนโทรลเลอร์ต้องได้รับการกำหนดค่าอย่างเหมาะสมสำหรับไซต์งาน

3. วิธีการประเมินผู้ผลิตสัญญาณไฟจราจรจักรยาน

สำหรับผู้ซื้อในต่างประเทศ การเลือกผลิตภัณฑ์ก็เป็นแบบฝึกหัดการประเมินซัพพลายเออร์เช่นกัน ผู้ผลิตจะต้องสามารถจัดเตรียมการกำหนดค่าที่ถูกต้อง แสดงให้เห็นถึงความสอดคล้องกับข้อกำหนดของโครงการ รักษาคุณภาพการผลิตที่สม่ำเสมอ และสนับสนุนอุปกรณ์หลังการส่งมอบ

ขอเอกสารทางเทคนิคที่ตรวจสอบได้

การทบทวนการจัดซื้อควรนอกเหนือไปจากคำอธิบายแค็ตตาล็อก ข้อมูลต่อไปนี้ช่วยให้ผู้ซื้อเปรียบเทียบซัพพลายเออร์ได้อย่างสม่ำเสมอ

This checklist helps distinguish a clearly specified product from one supported mainly by broad marketing statements.

For example, a power factor of up to 0.98 is meaningful only when the applicable operating conditions are understood. Similarly, a THD value below 10% should be assessed with its measurement definition and supporting documentation. Neither figure should be treated as proof of compliance with every electrical or EMC requirement.

Where a tender specifies a particular standard, the buyer should confirm that the supplied model meets that standard through the relevant technical evidence. Product descriptions referring to European-standard power supplies or European EMC requirements should not be treated as proof of a particular certification unless the manufacturer provides the applicable documentation.

Assess manufacturing consistency and delivery capability

A technically suitable prototype is not sufficient for a large municipal deployment. Buyers also need confidence that production units will match the approved configuration.

Important questions include:

• Does the manufacturer maintain documented incoming-material and production inspection procedures?

• Are electrical and optical checks performed according to defined acceptance criteria?

• Can the manufacturer maintain consistent components and specifications across a batch?

• Are model revisions and component substitutions controlled?

• Can the supplier provide the required quantities within the project's delivery schedule?

• Are spare parts and technical support available throughout the planned maintenance period?

Customization should also be discussed before production. Requirements may include signal symbols, dimensions, electrical input, mounting interfaces, cable arrangements, or other project-specific details. The manufacturer should confirm which changes are available and whether they affect the existing test documentation or approvals.

A supplier's ability to provide controllers, other traffic signal products, and wider intelligent transportation equipment may also be relevant when the project involves more than individual signal heads. However, system-level integration responsibilities and the scope of supply should be clearly defined in the contract.

4. FAMA's Approach to Traffic Signal Equipment and Project Requirements

Yangzhou FAMA Intelligent Equipment Co.,Ltd. (FAMA) provides integrated intelligent transportation solutions under the corporate mission of “making travel safer and smarter.”

Its business covers smart signal control, smart traffic safety, and 5G multifunctional smart poles, alongside services such as traffic signal timing optimization, operation and maintenance, and related technical support.

สำหรับโครงการที่เกี่ยวข้องกับสัญญาณจราจรจักรยาน มูลค่าของกลุ่มผลิตภัณฑ์ที่กว้างขึ้นนี้คือผู้ซื้อสามารถตรวจสอบอุปกรณ์สัญญาณภายในบริบทของระบบทางแยกที่กว้างขึ้น การเลือกผลิตภัณฑ์ยังคงต้องขึ้นอยู่กับรุ่น ข้อกำหนดทางไฟฟ้า เงื่อนไขการติดตั้ง และมาตรฐานท้องถิ่นที่เกี่ยวข้อง

กลุ่มผลิตภัณฑ์ของ FAMA ประกอบด้วยสัญญาณไฟจราจรสำหรับจักรยาน สัญญาณไฟจราจรแบบลูกศร สัญญาณยานพาหนะ สัญญาณคนเดินถนน และอุปกรณ์ควบคุมสัญญาณไฟจราจร ผู้ซื้อสามารถตรวจสอบการกำหนดค่าที่มีอยู่ในแค็ตตาล็อกผลิตภัณฑ์ FAMA และสำรวจ กรณีศึกษาโครงการของบริษัทเมื่อประเมินข้อกำหนดของโครงการที่เป็นไปได้

FAMA - องค์กรชั้นนำในอุตสาหกรรมสัญญาณไฟจราจรของจีน

สำหรับหน่วยงานเทศบาล ผู้รับเหมาด้านวิศวกรรม และผู้จัดจำหน่ายในต่างประเทศ ขั้นตอนถัดไปที่เหมาะสมคือการจับคู่ฟังก์ชันสัญญาณที่ต้องการกับเอกสารทางเทคนิคของผู้ผลิต ในกรณีที่โครงการต้องการตัวประกอบกำลัง ขีดจำกัดฮาร์มอนิก มาตรฐาน EMC ระดับสภาพแวดล้อม หรืออินเทอร์เฟซของตัวควบคุม ข้อกำหนดเหล่านั้นควรได้รับการยืนยันกับรุ่นที่แน่นอนก่อนสั่งซื้อ

5. คำถามที่พบบ่อยเกี่ยวกับจักรยานพลังงานต่ำและสัญญาณไฟจราจรลูกศร

สัญญาณไฟจราจรกำลังต่ำสามารถลดต้นทุนการดำเนินงานในระยะยาวได้อย่างไร

สัญญาณกำลังไฟต่ำสามารถลดการใช้ไฟฟ้าได้เมื่อกำลังไฟฟ้าในการทำงานจริงต่ำกว่ากำลังไฟทางเลือกที่เหมาะสมภายใต้สภาวะที่เทียบเคียงได้ ผลกระทบทางการเงินขึ้นอยู่กับความแตกต่างในการใช้พลังงาน ชั่วโมงการทำงาน จำนวนหน่วยที่ติดตั้ง และอัตราค่าไฟฟ้าในท้องถิ่น

แรงงานบำรุงรักษา ส่วนประกอบทดแทน และค่าใช้จ่ายในการเข้าถึงควรได้รับการประเมินแยกกัน การเปรียบเทียบวงจรชีวิตที่เชื่อถือได้มีทั้งข้อกำหนดด้านการใช้พลังงานและการบำรุงรักษา แทนที่จะคิดว่ากำลังไฟพิกัดต่ำจะสร้างต้นทุนรวมต่ำที่สุดโดยอัตโนมัติ

LED หนึ่งดวงที่ล้มเหลวจะส่งผลต่อการแสดงสัญญาณทั้งหมดหรือไม่

การออกแบบวงจรแบบตาข่ายที่อธิบายไว้สำหรับผลิตภัณฑ์นี้จะแยกลูกปัดหลอดไฟ LED ที่ล้มเหลวแต่ละดวงออกโดยอัตโนมัติ ทำให้ LED ที่เหลือที่ทำงานอยู่สามารถทำงานได้ต่อไป ซึ่งจะช่วยจำกัดผลกระทบของความล้มเหลวเฉพาะที่บนจอแสดงผลโดยรวม

ไม่รับประกันว่าทุกส่วนของจอแสดงผลจะยังคงไม่เปลี่ยนแปลง หรือสัญญาณจะต้านทานต่อความล้มเหลวอื่นๆ ผู้ซื้อควรขอข้อมูลเกี่ยวกับพฤติกรรมการแยกข้อบกพร่องและผลการทดสอบที่เกี่ยวข้อง

เหตุใดการขับเคลื่อนกระแสคงที่จึงมีความสำคัญ

ตัวขับกระแสคงที่จะควบคุมกระแสที่จ่ายให้กับโหลด LED ภายในช่วงการทำงานที่ตั้งใจไว้ของไดรเวอร์ ซึ่งจะช่วยรักษาสภาพการทำงานของไฟฟ้าให้คงที่ และลดความเครียดที่เกี่ยวข้องกับระดับกระแสไฟฟ้าที่ไม่เหมาะสมได้

อายุการใช้งานจริงยังขึ้นอยู่กับคุณภาพ LED อุณหภูมิ การออกแบบแหล่งจ่ายไฟ สภาพแวดล้อม และส่วนประกอบอื่นๆ อีกด้วย ควรยอมรับอายุการใช้งานเฉพาะเมื่อได้รับการสนับสนุนจากข้อกำหนดเฉพาะและหลักฐานการทดสอบที่เกี่ยวข้องของผู้ผลิตเท่านั้น

Power Factor 0.98 และ THD ต่ำกว่า 10% บอกอะไรผู้ซื้อ

ค่าตัวประกอบกำลังสูงถึง 0.98 บ่งชี้ถึงความสามารถของแหล่งจ่ายไฟที่ระบุในการทำงานด้วยอัตราส่วนกำลังงานจริงต่อกำลังปรากฏที่สูงภายใต้เงื่อนไขการวัดที่เกี่ยวข้อง ไม่ได้หมายความว่าการใช้พลังงานจะลดลง 98%

THD ต่ำกว่า 10% เป็นข้อกำหนดประสิทธิภาพทางไฟฟ้าแยกต่างหาก ผู้ซื้อควรยืนยันว่าการอ้างอิงถึงความบิดเบี้ยวของกระแสหรือแรงดันไฟฟ้า และตรวจสอบวิธีการวัดและเงื่อนไขการทดสอบที่เกี่ยวข้อง ตัวเลขเพียงอย่างเดียวไม่สามารถพิสูจน์การปฏิบัติตามข้อกำหนด EMC อย่างสมบูรณ์หรือกำหนดเปอร์เซ็นต์การประหยัดพลังงานโดยเฉพาะ

ผู้ซื้อจะยืนยันความเข้ากันได้กับตัวควบคุมการรับส่งข้อมูลที่มีอยู่ได้อย่างไร

ตรวจสอบแรงดันและความถี่อินพุตของหัวสัญญาณ คุณลักษณะโหลด การเดินสายไฟ ความเข้ากันได้ของวงจรเอาต์พุต สัญญาณบ่งชี้ที่จำเป็น และข้อกำหนดในการตรวจสอบ ผู้ผลิตและผู้ประกอบระบบควรตรวจสอบความเข้ากันได้สำหรับผลิตภัณฑ์และชุดควบคุมที่แน่นอนก่อนการติดตั้ง

หากจำเป็น ให้รวมการทดสอบการว่าจ้างและบูรณาการไว้ในขั้นตอนการยอมรับโครงการ

สิ่งที่ควรได้รับการยืนยันก่อนทำการสั่งซื้อจำนวนมาก?

อย่างน้อยที่สุด ให้ขอรับข้อมูลจำเพาะของรุ่นที่ได้รับอนุมัติ ข้อมูลทางไฟฟ้าและออปติคอล พิกัดสภาพแวดล้อมที่เกี่ยวข้อง เอกสารการทดสอบ EMC ที่เกี่ยวข้อง รายละเอียดการติดตั้งและสายไฟ เงื่อนไขการรับประกัน การจัดเตรียมชิ้นส่วนอะไหล่ กำหนดการส่งมอบ และเกณฑ์การยอมรับ

หากจำเป็นต้องมีการปรับแต่ง ให้ยืนยันการกำหนดค่าขั้นสุดท้ายและเอกสารประกอบก่อนการผลิต ซึ่งจะช่วยลดความเสี่ยงในการรับอุปกรณ์ที่ตรงตามคำอธิบายผลิตภัณฑ์ทั่วไป แต่ไม่ตรงกับการออกแบบที่ได้รับอนุมัติของโครงการ

บทสรุป

การเลือกไฟจราจรสำหรับจักรยานและลูกศรกำลังต่ำต้องใช้มากกว่าการเปรียบเทียบกำลังไฟที่กำหนดหรือการยอมรับคำกล่าวอ้างทั่วไปเกี่ยวกับความน่าเชื่อถือ การออกแบบวงจรแบบตาข่ายของผลิตภัณฑ์ ไดรฟ์กระแสคงที่ แหล่งจ่ายไฟมาตรฐานยุโรปที่ออกแบบโดยอิสระ ตัวประกอบกำลังที่ระบุสูงถึง 0.98 และ THD ต่ำกว่า 10% ให้จุดทางเทคนิคเฉพาะสำหรับการประเมิน

สำหรับผู้ซื้อที่รับผิดชอบทางแยกเลนจักรยานและโครงสร้างพื้นฐานการจราจรในเมืองที่กว้างขึ้น ขั้นตอนต่อไปคือการตรวจสอบว่าคุณสมบัติเหล่านั้นทำงานอย่างไรภายใต้สภาพการทำงานที่ต้องการ ข้อมูลทางไฟฟ้า ข้อกำหนดด้านแสง พฤติกรรมข้อผิดพลาด ความเหมาะสมด้านสิ่งแวดล้อม ความเข้ากันได้ของตัวควบคุม และการสนับสนุนจากซัพพลายเออร์ ควรได้รับการพิจารณาร่วมกัน

กระบวนการจัดซื้อจัดจ้างที่มีระเบียบวินัยช่วยให้เจ้าหน้าที่จราจร ผู้รับเหมาด้านวิศวกรรม ผู้วางระบบ และผู้จัดจำหน่ายสามารถเลือกอุปกรณ์ที่เหมาะกับความต้องการที่แท้จริงของโครงการ และสามารถบำรุงรักษาได้ตามระยะเวลาการบริการที่วางแผนไว้ เพื่อประเมินการกำหนดค่าที่เหมาะสม โปรดไปที่แค็ตตาล็อกผลิตภัณฑ์ของ FAMAและตรวจสอบกรณีศึกษาโครงการ FAMAที่ เกี่ยวข้อง
