โมดูลสัญญาณไฟจราจรจักรยานกำลังต่ำ: ประสิทธิภาพ LED ที่เสถียรและการออกแบบที่เชื่อถือได้สำหรับผู้ผลิตสัญญาณไฟจราจร

สัญญาณจราจรจักรยานทำงานในสภาพแวดล้อมที่ปัญหาทางไฟฟ้าหรือระดับส่วนประกอบเล็กน้อยอาจกลายเป็นปัญหาในการจัดการจราจรในทางปฏิบัติได้ หาก LED ล้มเหลวอันใดอันหนึ่งส่งผลต่อจอแสดงผลโดยรวม หากกระแสไฟของไดรฟ์ไม่เสถียร หรือหากแหล่งจ่ายไฟเกิดการรบกวนทางไฟฟ้าโดยไม่จำเป็น ปัญหาไม่ได้จำกัดอยู่ที่โมดูลสัญญาณเท่านั้น สามารถเพิ่มข้อกำหนดในการตรวจสอบและบำรุงรักษาที่ทางแยกที่ใช้งานอยู่

สำหรับวิศวกรจราจร ผู้ซื้อโครงสร้างพื้นฐาน และผู้ผลิตสัญญาณไฟจราจร การเลือกโมดูลสัญญาณจักรยานจึงต้องการมากกว่าการตรวจสอบว่ามองเห็นจอแสดงผล LED หรือไม่ สถาปัตยกรรมทางไฟฟ้า ความทนทานต่อข้อผิดพลาด การแปลงพลังงาน การควบคุมกระแสไฟฟ้า และความเข้ากันได้ทางแม่เหล็กไฟฟ้าของโมดูลควรได้รับการประเมินด้วย

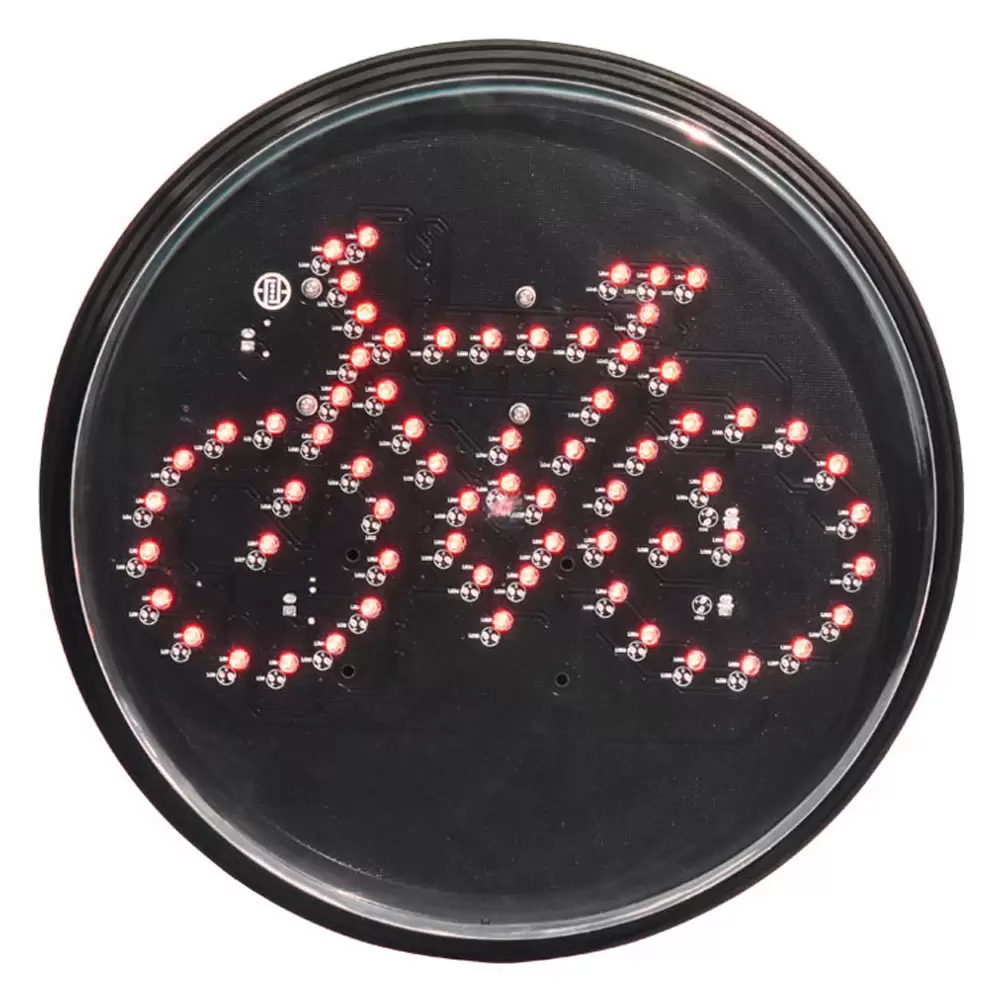

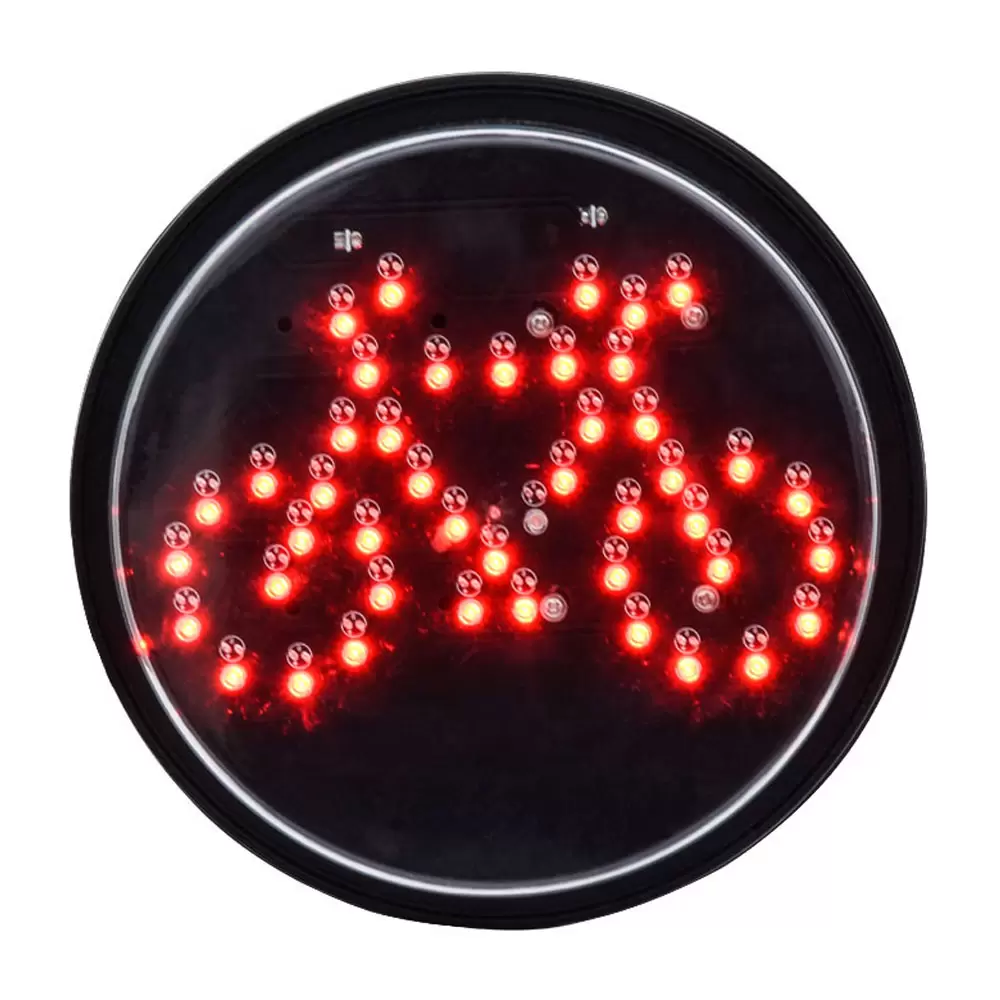

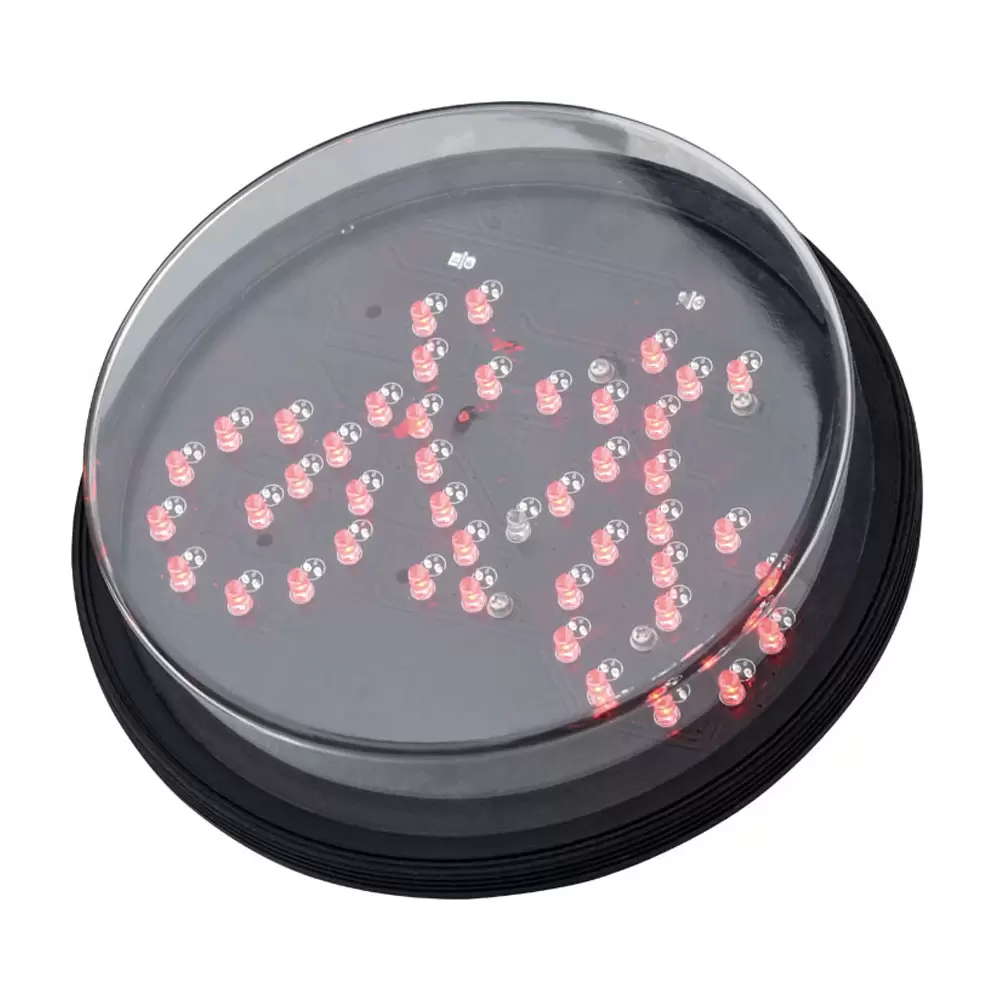

โมดูลสัญญาณไฟจราจรจักรยานกำลังต่ำจากFAMAได้รับการออกแบบมาสำหรับทางแยกที่ควบคุมสัญญาณซึ่งกำหนดไว้สำหรับเลนจักรยาน โครงสร้างประกอบด้วยกระดานไฟ เลนส์ แหล่งจ่ายไฟ โถโคมไฟ และส่วนประกอบโครงสร้างอื่นๆ ที่สำคัญกว่านั้น การออกแบบได้รวมวงจรแบบตาข่าย แหล่งจ่ายไฟมาตรฐานยูโรที่ออกแบบอย่างอิสระ ไดรฟ์กระแสคงที่ และการออกแบบทางไฟฟ้าที่เน้น EMC เพื่อแก้ไขปัญหาหลายประการที่ส่งผลโดยตรงต่อการทำงานของสัญญาณในระยะยาว

อะไรทำให้โมดูลสัญญาณไฟจราจรจักรยานพลังงานต่ำแตกต่าง

ไม่ควรประเมินโมดูลพลังงานต่ำด้วยคำว่า "พลังงานต่ำ" เท่านั้น สำหรับสัญญาณไฟจราจรที่ติดตั้งที่ทางแยกของจักรยานที่มีการควบคุม ผู้ซื้อควรดูว่าการออกแบบทางไฟฟ้าบรรลุวัตถุประสงค์ดังกล่าวอย่างไร และการออกแบบนั้นรักษาสัญญาณบ่งชี้ที่เสถียรในระหว่างที่ส่วนประกอบขัดข้องหรือใช้งานเป็นเวลานานหรือไม่

โมดูลของ FAMA ใช้การออกแบบวงจรตาข่ายบนกระดานไฟ ตามการออกแบบผลิตภัณฑ์ เมื่อลูกปัดหลอดไฟ LED แต่ละดวงล้มเหลว จุดผิดปกติจะถูกแยกออกโดยอัตโนมัติ เพื่อให้ลูกปัดหลอดไฟ LED ที่เหลือสามารถทำงานได้ตามปกติ นี่เป็นข้อแตกต่างที่สำคัญจากการออกแบบที่ความล้มเหลวของส่วนประกอบเดียวอาจส่งผลต่ออาร์เรย์ LED ทั้งหมดได้ชัดเจนยิ่งขึ้น

สำหรับสัญญาณจักรยาน ค่าในทางปฏิบัตินั้นตรงไปตรงมา: โมดูลได้รับการออกแบบมาเพื่อรักษาการแสดงผลโดยรวมให้สอดคล้องกันมากขึ้นเมื่อส่วนประกอบ LED แต่ละตัวไม่ทำงาน ไม่ได้หมายความว่า LED ที่ล้มเหลวจะมองไม่เห็นหรือโมดูลไม่ต้องการการบำรุงรักษา ในทางกลับกัน การแยกข้อผิดพลาดจะจำกัดผลกระทบของลูกปัดหลอดไฟที่เสียหายเพียงเม็ดเดียว และทำให้เจ้าหน้าที่ซ่อมบำรุงมีสภาวะความล้มเหลวที่สามารถจัดการได้ง่ายขึ้น

วิธีการนี้มีความเกี่ยวข้องอย่างยิ่งกับทางแยกของจักรยานที่ควบคุมด้วยสัญญาณ ซึ่งการรักษาข้อมูลสัญญาณที่จดจำได้นั้นมีความสำคัญมากกว่าการเพิ่มแสงสว่างเริ่มต้นให้สูงสุด

การออกแบบวงจรตาข่าย: เหตุใดการแยกข้อผิดพลาดของ LED จึงมีความสำคัญ

อาร์เรย์ LED มีส่วนประกอบเปล่งแสงหลายชิ้น สถาปัตยกรรมวงจรแบบเดิมอาจทำให้ส่วนประกอบล้มเหลวส่งผลกระทบต่อส่วนหนึ่งของเส้นทางไฟฟ้า การออกแบบตาข่ายใช้แนวทางที่แตกต่างออกไปโดยปล่อยให้จุดที่ล้มเหลวถูกแยกออกจากกัน

หลักการทำงานของการออกแบบของ FAMA สามารถเข้าใจได้ในสามขั้นตอน:

1. การทำงานปกติ: ลูกปัดหลอดไฟ LED ทำงานเป็นส่วนหนึ่งของวงจรบอร์ดไฟที่สมบูรณ์

2. ความล้มเหลวของ LED ส่วนบุคคล: เมื่อลูกปัดหลอดไฟหนึ่งดวงล้มเหลว จุดความผิดปกติที่เกี่ยวข้องจะถูกแยกออกโดยอัตโนมัติ

3. การแสดงผลต่อ: ลูกปัดหลอดไฟ LED ที่เหลือยังคงทำงานต่อไป ช่วยรักษาการแสดงสัญญาณโดยรวม

สำหรับทีมจัดซื้อ คุณลักษณะนี้ควรพิจารณาจากมุมมองของการบำรุงรักษา วัตถุประสงค์ไม่ใช่เพื่ออ้างว่าโมดูลสามารถป้องกันความล้มเหลวได้ วัตถุประสงค์คือเพื่อป้องกันไม่ให้ข้อผิดพลาดของ LED หนึ่งตัวกลายเป็นปัญหาการแสดงผลที่ใหญ่ขึ้นโดยไม่จำเป็น

นี่เป็นเหตุผลว่าทำไมจึงควรรวมการแยกข้อผิดพลาดของ LED ไว้ในการประเมินทางเทคนิคของโมดูลสัญญาณไฟจราจรสำหรับจักรยาน ซัพพลายเออร์ที่ให้ข้อมูลการใช้พลังงานและความสว่างตามที่ระบุเท่านั้น ไม่จำเป็นต้องให้ข้อมูลที่เพียงพอในการประเมินพฤติกรรมความล้มเหลว

พาวเวอร์ซัพพลายส่งผลต่อประสิทธิภาพพลังงานอย่างไร?

โมดูลสัญญาณไฟจราจรจักรยานกำลังต่ำใช้แหล่งจ่ายไฟมาตรฐานยูโรที่ออกแบบอย่างอิสระ ค่าตัวประกอบกำลังที่ระบุสามารถเข้าถึง 0.98 ในขณะที่การออกแบบเน้นประสิทธิภาพการแปลงพลังงาน

ตัวประกอบกำลังและการใช้พลังงานมีความสัมพันธ์กัน แต่ไม่ควรถือเป็นการวัดที่เหมือนกัน ค่าตัวประกอบกำลังสูงบ่งชี้ว่าโหลดทางไฟฟ้าทำให้การใช้พลังงานที่ให้มามีประสิทธิภาพมากขึ้น อย่างไรก็ตาม การใช้พลังงานจริงของการติดตั้งสัญญาณไฟจราจรยังคงขึ้นอยู่กับปัจจัยต่างๆ เช่น สถานะการทำงาน จังหวะเวลาของสัญญาณ ปริมาณการติดตั้ง และเวลาทำการ

เพื่อวัตถุประสงค์ในการจัดซื้อจัดจ้าง ผู้ซื้อควรหลีกเลี่ยงการประเมินสัญญาณไฟจราจร "พลังงานต่ำ" จากภาษาทางการตลาดเท่านั้น คำถามที่เป็นประโยชน์ได้แก่:

• กำลังไฟที่กำหนดหรือวัดได้คืออะไร?

• ตัวประกอบกำลังคืออะไร?

• แหล่งจ่ายไฟได้รับการออกแบบอย่างไร?

• คนขับมีประสิทธิภาพภายใต้สภาวะการทำงานที่ต้องการหรือไม่?

• แหล่งจ่ายไฟรองรับการทำงานที่เสถียรเหนือสภาพแวดล้อมทางไฟฟ้าที่คาดหวังหรือไม่

ตัวประกอบกำลังสูงสุด 0.98 ที่ระบุสำหรับโมดูลนี้ให้พารามิเตอร์ทางไฟฟ้าที่เป็นรูปธรรมสำหรับการเปรียบเทียบทางเทคนิค แทนที่จะอาศัยข้อกล่าวอ้างทั่วไปเกี่ยวกับประสิทธิภาพการใช้พลังงาน

เหตุใดไดรฟ์ปัจจุบันคงที่จึงมีความสำคัญต่ออายุการใช้งาน LED

ประสิทธิภาพของ LED ไม่เพียงแต่ขึ้นอยู่กับตัวชิป LED เท่านั้น แต่ยังขึ้นอยู่กับวิธีการจ่ายกระแสไฟฟ้าด้วย

โมดูลสัญญาณไฟจราจรจักรยานกำลังต่ำใช้เทคโนโลยีการขับเคลื่อนกระแสคงที่เพื่อรักษากระแสการทำงานที่เสถียร จากมุมมองด้านวิศวกรรมผลิตภัณฑ์ เรื่องนี้มีความสำคัญเนื่องจากการแปรผันของกระแสไฟที่ไม่สามารถควบคุมได้อาจทำให้เกิดความเครียดทางไฟฟ้าเพิ่มเติมบนส่วนประกอบ LED และส่งผลต่อเสถียรภาพในการทำงาน

การขับเคลื่อนด้วยกระแสไฟฟ้าคงที่ไม่ได้หมายความว่าโมดูลสัญญาณที่สมบูรณ์จะมีอายุการใช้งานที่ไม่จำกัด แต่จะให้สภาวะการทำงานทางไฟฟ้าที่ได้รับการควบคุมสำหรับอาร์เรย์ LED และสนับสนุนวัตถุประสงค์ของผู้ผลิตในการยืดอายุการใช้งานของหลอดไฟและลดข้อกำหนดในการบำรุงรักษาในภายหลัง

ความแตกต่างนี้เป็นสิ่งสำคัญสำหรับผู้ซื้อ เมื่อเปรียบเทียบผู้ผลิตสัญญาณไฟจราจร ไม่ควรถือเป็น "อายุการใช้งานที่ยาวนาน" เป็นการกล่าวอ้างทางการตลาดแบบแยกส่วน ผู้ซื้อควรตรวจสอบสถาปัตยกรรมทางไฟฟ้าที่เกิดขึ้นจริงเบื้องหลังระบบ LED รวมถึงการควบคุมกระแส การออกแบบแหล่งจ่ายไฟ สภาพความร้อน และข้อกำหนดด้านสิ่งแวดล้อม

ประสิทธิภาพของ EMC มีความสำคัญที่ทางแยกที่ควบคุมโดยจักรยาน

สัญญาณไฟจราจรจักรยานไม่ใช่อุปกรณ์แยกทางไฟฟ้า ทางแยกสมัยใหม่อาจมีตัวควบคุมสัญญาณไฟจราจร หัวสัญญาณยานพาหนะ สัญญาณคนเดินถนน อุปกรณ์ตรวจจับ อุปกรณ์สื่อสาร และระบบอิเล็กทรอนิกส์อื่นๆ

สิ่งนี้ทำให้ความเข้ากันได้ทางแม่เหล็กไฟฟ้าถือเป็นข้อพิจารณาทางวิศวกรรมมากกว่าเป็นข้อกำหนดเสริม

FAMA ระบุว่าการออกแบบโมดูลสัญญาณไฟจราจรที่เกี่ยวข้องเป็นไปตามข้อกำหนดของ EMC ของยุโรป และระบุความผิดเพี้ยนของฮาร์โมนิกรวมต่ำกว่า 10% วัตถุประสงค์คือเพื่อลดการรบกวนกับโครงข่ายไฟฟ้าและอุปกรณ์อื่น ๆ ที่ทำงานที่ทางแยก FAMA ยังได้เผยแพร่ข้อมูลทางเทคนิคที่อธิบายความสัมพันธ์ระหว่างวงจรตาข่าย ไดรฟ์กระแสคงที่ แหล่งจ่ายไฟมาตรฐานยูโร และการออกแบบ EMC

ดังนั้นค่า THD ที่ต่ำกว่า 10% จึงควรเข้าใจว่าเป็นพารามิเตอร์ประสิทธิภาพทางไฟฟ้าที่เฉพาะเจาะจง ไม่ใช่แค่เป็นการบอกว่าผลิตภัณฑ์มี "ความเสถียร" ความเพี้ยนของฮาร์มอนิกที่ต่ำกว่าสามารถช่วยลดผลกระทบที่ไม่พึงประสงค์ต่อสภาพแวดล้อมทางไฟฟ้าได้ ซึ่งมีความเกี่ยวข้องอย่างยิ่งเมื่ออุปกรณ์อิเล็กทรอนิกส์หลายตัวใช้โครงสร้างพื้นฐานทางแยกเดียวกัน

สำหรับวิศวกรจราจร สิ่งนี้มีความสำคัญมากขึ้นเมื่อจำนวนอุปกรณ์ควบคุมด้วยระบบอิเล็กทรอนิกส์เพิ่มขึ้น โมดูลสัญญาณจะต้องทำงานควบคู่ไปกับระบบควบคุมที่กว้างขึ้น แทนที่จะถูกประเมินว่าเป็นหลอดไฟแยกอิสระ

ผู้ซื้อควรมองหาอะไรในโมดูลสัญญาณไฟจราจรสำหรับจักรยาน

สำหรับการจัดซื้อ B2B ในต่างประเทศ การประเมินทางเทคนิคที่เป็นประโยชน์ควรครอบคลุมอย่างน้อยห้าด้าน

ขั้นแรก ตรวจสอบพฤติกรรมข้อบกพร่อง ถามว่าจะเกิดอะไรขึ้นเมื่อลูกปัดหลอดไฟ LED หนึ่งดวงเสีย วงจรแบบตาข่ายที่มีการแยกข้อบกพร่องให้แนวทางที่กำหนดไว้ในการจำกัดผลกระทบของความล้มเหลวของ LED แต่ละตัว

ประการที่สอง ตรวจสอบแหล่งจ่ายไฟ อย่าประเมิน "พลังงานต่ำ" ด้วยชื่อเท่านั้น ตรวจสอบการใช้พลังงาน ตัวประกอบกำลัง ประสิทธิภาพการแปลง แรงดันไฟฟ้าในการทำงาน และสภาวะทางไฟฟ้าที่ระบุโดยผู้ผลิต

ประการที่สาม ตรวจสอบกฎระเบียบปัจจุบัน ไดรฟ์กระแสคงที่มีความเกี่ยวข้องเนื่องจากกระแสไฟ LED ทำงานส่งผลโดยตรงต่อความเสถียรทางไฟฟ้าและสภาพการทำงานของส่วนประกอบ

ประการที่สี่ ตรวจสอบประสิทธิภาพของ EMC พารามิเตอร์ เช่น THD และข้อกำหนด EMC ที่เกี่ยวข้อง ถือเป็นพื้นฐานที่สำคัญสำหรับการเปรียบเทียบ มากกว่าการระบุว่าโมดูลมี "ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดี"

ประการที่ห้า ตรวจสอบความสามารถในการผลิตของผู้ผลิต สำหรับผู้ผลิตสัญญาณไฟจราจร วิศวกรรมผลิตภัณฑ์เป็นเพียงส่วนหนึ่งของความเสี่ยงในการจัดซื้อ ผู้ซื้อควรพิจารณาด้วยว่าซัพพลายเออร์สามารถรักษาคุณภาพผลิตภัณฑ์ที่สอดคล้องกัน สนับสนุนคำสั่งซื้อตามโครงการ ให้การสื่อสารทางเทคนิค และโมดูลการจัดหาในปริมาณที่ต้องการหรือไม่

ผู้ผลิตสัญญาณไฟจราจรจะปรับปรุงความน่าเชื่อถือของสัญญาณได้อย่างไร

โมดูลสัญญาณไฟจราจรที่เชื่อถือได้มักเป็นผลมาจากการตัดสินใจในการออกแบบหลายอย่างที่ทำงานร่วมกัน แทนที่จะเป็นคุณลักษณะที่แยกออกจากกันเพียงอย่างเดียว

ในโมดูลสัญญาณไฟจราจรจักรยานกำลังต่ำ วงจรตาข่ายจะจัดการกับการแยกข้อผิดพลาดของ LED แหล่งจ่ายไฟมาตรฐานยูโรรองรับการแปลงกำลังและตัวประกอบกำลัง โดยมีตัวประกอบกำลังสูงสุดที่ระบุอยู่ที่ 0.98 ไดรฟ์กระแสไฟคงที่ช่วยแก้ปัญหากระแสไฟ LED ที่เสถียร ในขณะที่การออกแบบที่เน้น EMC และ THD ที่ระบุน้อยกว่า 10% จะช่วยแก้ปัญหาปฏิสัมพันธ์ของโมดูลกับสภาพแวดล้อมทางไฟฟ้า

คุณสมบัติเหล่านี้จึงควรได้รับการประเมินเป็นระบบ

ผู้ผลิตที่สามารถอธิบายความสัมพันธ์ระหว่างสถาปัตยกรรมวงจร แหล่งจ่ายไฟ การควบคุมกระแส ประสิทธิภาพของ EMC ส่วนประกอบโครงสร้าง และเงื่อนไขการใช้งาน ให้ข้อมูลที่เป็นประโยชน์แก่ผู้ซื้อมากกว่าที่ระบุเฉพาะข้อกำหนดด้านความสว่างเท่านั้น

กลุ่มผลิตภัณฑ์ที่กว้างขึ้นของ FAMA ได้แก่ สัญญาณไฟจราจรสำหรับจักรยานและโมดูลสัญญาณไฟจราจร ในขณะที่เว็บไซต์ของบริษัทยังนำเสนอการใช้งานโครงการระดับนานาชาติอีกด้วย

การแยกข้อผิดพลาดของ LED จะช่วยลดการบำรุงรักษาได้อย่างไร

การแยกข้อผิดพลาดของ LED สามารถลดความเป็นไปได้ที่ลูกปัดหลอดไฟที่เสียเพียงเม็ดเดียวจะส่งผลกระทบต่อการแสดงผลภาพโดยไม่จำเป็น

สำหรับทีมบำรุงรักษา ข้อดีไม่ใช่ว่าการบำรุงรักษากลายเป็นสิ่งจำเป็น อุปกรณ์สัญญาณไฟจราจรยังคงต้องมีการตรวจสอบและบำรุงรักษาตามความต้องการของโครงการและสภาพการดำเนินงาน ข้อดีก็คือ ข้อผิดพลาดของ LED แต่ละตัวสามารถอยู่ภายในพื้นที่วงจรที่กำหนดได้ แทนที่จะกลายเป็นความล้มเหลวของจอแสดงผลในวงกว้างโดยอัตโนมัติ

ความแตกต่างดังกล่าวอาจมีความสำคัญเมื่อมีการติดตั้งสัญญาณที่ทางแยกของจักรยานที่ใช้งานอยู่ ซึ่งงานบำรุงรักษาอาจจำเป็นต้องมีการจัดการการจราจร อุปกรณ์ในการเข้าถึง หรือการแทรกแซงตามกำหนดเวลา

หลักการเดียวกันนี้ใช้กับการออกแบบกำลังและ EMC กระแสไฟฟ้าที่เสถียรสามารถรองรับการทำงานของ LED ที่มีการควบคุมได้มากขึ้น ในขณะที่ประสิทธิภาพฮาร์มอนิกที่ได้รับการควบคุมสามารถลดปฏิกิริยาทางไฟฟ้าที่ไม่ต้องการกับอุปกรณ์อื่นๆ ได้ ตัวเลือกการออกแบบเหล่านี้ร่วมกันจัดการกับส่วนต่างๆ ของสมการการบำรุงรักษาและความน่าเชื่อถือ

คุณควรคาดหวังอะไรจากผู้ผลิตสัญญาณไฟจราจร

การเลือกผู้ผลิตสัญญาณไฟจราจรควรเป็นมากกว่าการเปรียบเทียบราคาต่อหน่วย

สำหรับโครงการสัญญาณไฟจราจรจักรยาน ผู้ซื้อควรประเมินว่าผู้ผลิตสามารถจัดหาผลิตภัณฑ์ที่มีสถาปัตยกรรมทางไฟฟ้าที่กำหนดไว้อย่างชัดเจน พารามิเตอร์ทางเทคนิคที่จัดทำเป็นเอกสาร ประสิทธิภาพ EMC ที่เหมาะสม คุณภาพการผลิตที่มั่นคง และความสามารถในการสนับสนุนการจัดซื้อระดับโครงการ

FAMA วางตำแหน่งตัวเองในฐานะผู้ให้บริการโซลูชั่นการขนส่งอัจฉริยะแบบครบวงจร และนำเสนอผลิตภัณฑ์สัญญาณไฟจราจร ครอบคลุมสัญญาณไฟจราจรสำหรับจักรยาน อุปกรณ์ควบคุมสัญญาณไฟจราจร สัญญาณคนเดินเท้า และอุปกรณ์โครงสร้างพื้นฐานการจราจรอื่นๆ ผลงานของโครงการประกอบด้วยการใช้งานสัญญาณไฟจราจรระหว่างประเทศในภูมิภาคต่างๆ

FAMA - องค์กรชั้นนำในอุตสาหกรรมสัญญาณไฟจราจรของจีน

สำหรับผู้ซื้อที่กำลังประเมินอุปกรณ์สัญญาณจักรยาน กลุ่มผลิตภัณฑ์สัญญาณไฟจราจรจักรยานของ FAMA และกลุ่มผลิตภัณฑ์โมดูลสัญญาณไฟจราจรเป็นข้อมูลอ้างอิงโดยตรงสำหรับการตรวจสอบผลิตภัณฑ์สัญญาณและโซลูชันโมดูลที่มีอยู่ พอร์ตโฟลิโอ ของโครงการยังสามารถใช้เพื่อทำความเข้าใจประเภทของโครงการโครงสร้างพื้นฐานด้านการจราจรระหว่างประเทศที่บริษัทครอบคลุม

ท้ายที่สุดแล้ว โมดูลสัญญาณไฟจราจรสำหรับจักรยานกำลังต่ำที่เหมาะสมควรได้รับการประเมินโดยวิธีการออกแบบทางไฟฟ้าและวงจรภายใต้ข้อกำหนดการใช้งานจริง การแยกข้อบกพร่องของวงจร Mesh, ตัวประกอบกำลังสูงถึง 0.98, ไดรฟ์กระแสคงที่ และ THD ต่ำกว่า 10% มอบประเด็นทางเทคนิคเฉพาะสำหรับทีมจัดซื้อเพื่อตรวจสอบ สำหรับผู้ผลิตสัญญาณไฟจราจร รายละเอียดเหล่านี้ยังให้พื้นฐานที่ชัดเจนยิ่งขึ้นในการสาธิตความสามารถด้านวิศวกรรมผลิตภัณฑ์ แทนที่จะอาศัยคำกล่าวอ้างทั่วไปในด้านคุณภาพหรือความน่าเชื่อถือ
