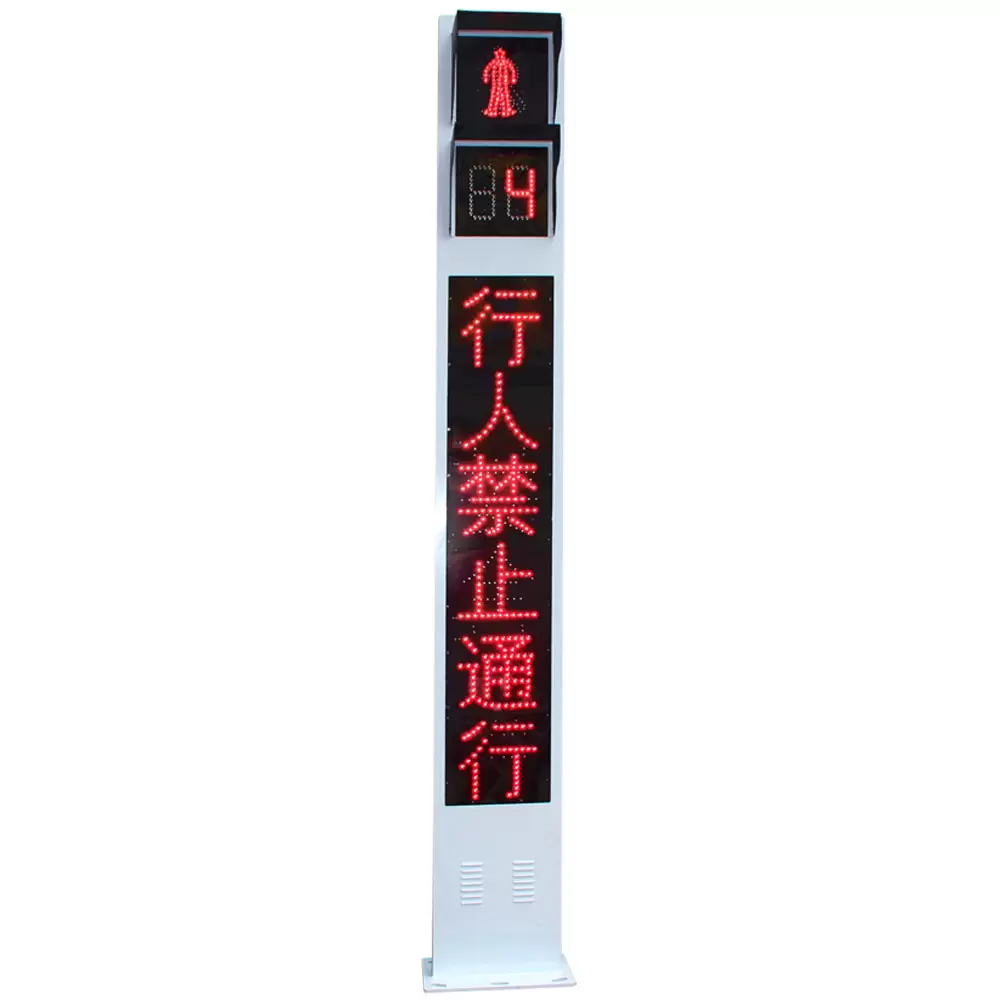

ไฟจราจรในตัวพร้อมหน้าจอโมดูลช่วยลดความยุ่งยากในการติดตั้งทางแยกขนาดเล็กได้อย่างไร

การติดตั้งสัญญาณไฟจราจรนั้นแทบจะไม่ใช่เรื่องของการติดไฟสัญญาณเท่านั้น ทางแยกแบบดั้งเดิมมักต้องใช้หัวสัญญาณ เสา ขายึด ตัวควบคุม สายเคเบิล และอุปกรณ์แสดงผลเพิ่มเติมแยกกัน ส่วนประกอบแต่ละชิ้นจะต้องถูกวางตำแหน่ง เดินสาย ทดสอบ และบำรุงรักษาอย่างแยกจากกัน บนทางแยกในเมืองเล็กๆ วิธีการนี้สามารถเพิ่มแรงงานในการติดตั้ง ขยายเวลาการก่อสร้าง ครอบครองพื้นที่ริมถนนมากขึ้น และทำให้การแก้ไขปัญหาในภายหลังซับซ้อนมากขึ้น

สัญญาณไฟจราจรในตัวพร้อมหน้าจอโมดูลช่วยแก้ปัญหานี้โดยนำสัญญาณบ่งชี้ การเชื่อมต่อการควบคุมอัจฉริยะ และการแสดงข้อมูลมาไว้ในอาคารผู้โดยสารที่มีความเข้มข้นมากขึ้น แทนที่จะเพิ่มหน้าจอข้อมูลแยกต่างหากในการติดตั้งสัญญาณไฟจราจรที่มีผู้คนหนาแน่นอยู่แล้ว ฟังก์ชันการแสดงผลจะกลายมาเป็นส่วนหนึ่งของอุปกรณ์จัดการจราจร

สำหรับทางแยกควบคุมสัญญาณไฟจราจรขนาดเล็ก การออกแบบนี้จะมีประโยชน์อย่างยิ่งในกรณีที่พื้นที่ติดตั้งมีจำกัด และโครงการต้องการทั้งสัญญาณบ่งชี้ทั่วไปและการส่งข้อมูลเพิ่มเติมกลุ่มผลิตภัณฑ์สัญญาณไฟจราจรแบบครบวงจรของFAMA ได้รับการออกแบบเป็นพิเศษสำหรับทางแยกการจราจรขนาดเล็กในเมือง โดยมีการออกแบบแบบบูรณาการที่มีจุดมุ่งหมายเพื่อลดความซับซ้อนของสิ่งอำนวยความสะดวกและการติดตั้งทางแยก

เหตุใดจึงรวมสัญญาณไฟจราจรและโมดูลแสดงผลเข้าด้วยกัน

ความแตกต่างที่สำคัญระหว่างสัญญาณไฟจราจรแบบรวมและสัญญาณไฟจราจรแบบทั่วไปไม่ได้เป็นเพียงรูปลักษณ์ภายนอกเท่านั้น เป็นวิธีการจัดเรียงฟังก์ชันต่างๆ ภายในการติดตั้ง

สัญญาณไฟจราจรแบบธรรมดาอาจใช้อุปกรณ์แยกกันในการบ่งชี้สัญญาณและการแสดงข้อมูล เมื่อมีการแนะนำอุปกรณ์เพิ่มเติม ผู้รับเหมาอาจต้องมีจุดติดตั้ง ขายึด สายเคเบิล การเชื่อมต่อสายไฟ และขั้นตอนการทดสอบการใช้งานเพิ่มเติม

ไฟจราจรแบบรวมพร้อมหน้าจอโมดูลจะรวมฟังก์ชันหลักๆ ไว้ภายในเทอร์มินัลเดียวแทน การกำหนดค่าพื้นฐานอาจรวมถึง:

• สัญญาณไฟสีแดง เหลือง และเขียว

• อินเทอร์เฟซการควบคุมและการสื่อสารอัจฉริยะ

• หน้าจอโมดูลที่สามารถแก้ไขได้

• การเชื่อมต่อโครงสร้างและไฟฟ้าแบบรวม

ซึ่งช่วยลดความจำเป็นในการจัดการทุกฟังก์ชั่นเสมือนการติดตั้งริมถนนแยกต่างหาก ผลลัพธ์ที่ได้คืออุปกรณ์ทางกายภาพน้อยลงในการวางตำแหน่งและมีการเชื่อมต่ออิสระในการประสานงานน้อยลง

ดังนั้นความได้เปรียบด้านต้นทุนจึงควรได้รับการประเมินเป็นต้นทุนการติดตั้งทั้งหมด แทนที่จะเปรียบเทียบราคาซื้อผลิตภัณฑ์สัญญาณสองรายการเท่านั้น แรงงานในการติดตั้ง การเดินสายเคเบิล การเชื่อมต่อไฟฟ้า การทดสอบ การควบคุมการจราจรระหว่างการก่อสร้าง และการบำรุงรักษาในภายหลัง ล้วนส่งผลต่องบประมาณของโครงการ

FAMA อธิบายถึงการออกแบบแบบบูรณาการว่าเป็นวิธีการขจัดแนวทางการติดตั้งแบบแยกส่วนแบบดั้งเดิม และลดเวลาการก่อสร้างและความต้องการแรงงานที่เกี่ยวข้อง ผลิตภัณฑ์นี้ยังได้รับการออกแบบเพื่อลดการหยุดชะงักของการรับส่งข้อมูลระหว่างการติดตั้ง

สิ่งนี้จะมีความเกี่ยวข้องมากขึ้นที่ทางแยกเล็ก ๆ ซึ่งการติดตั้งอุปกรณ์อิสระหลายตัวอาจต้องใช้พื้นที่โครงสร้างเพิ่มเติมโดยไม่ต้องให้มูลค่าการทำงานตามสัดส่วน

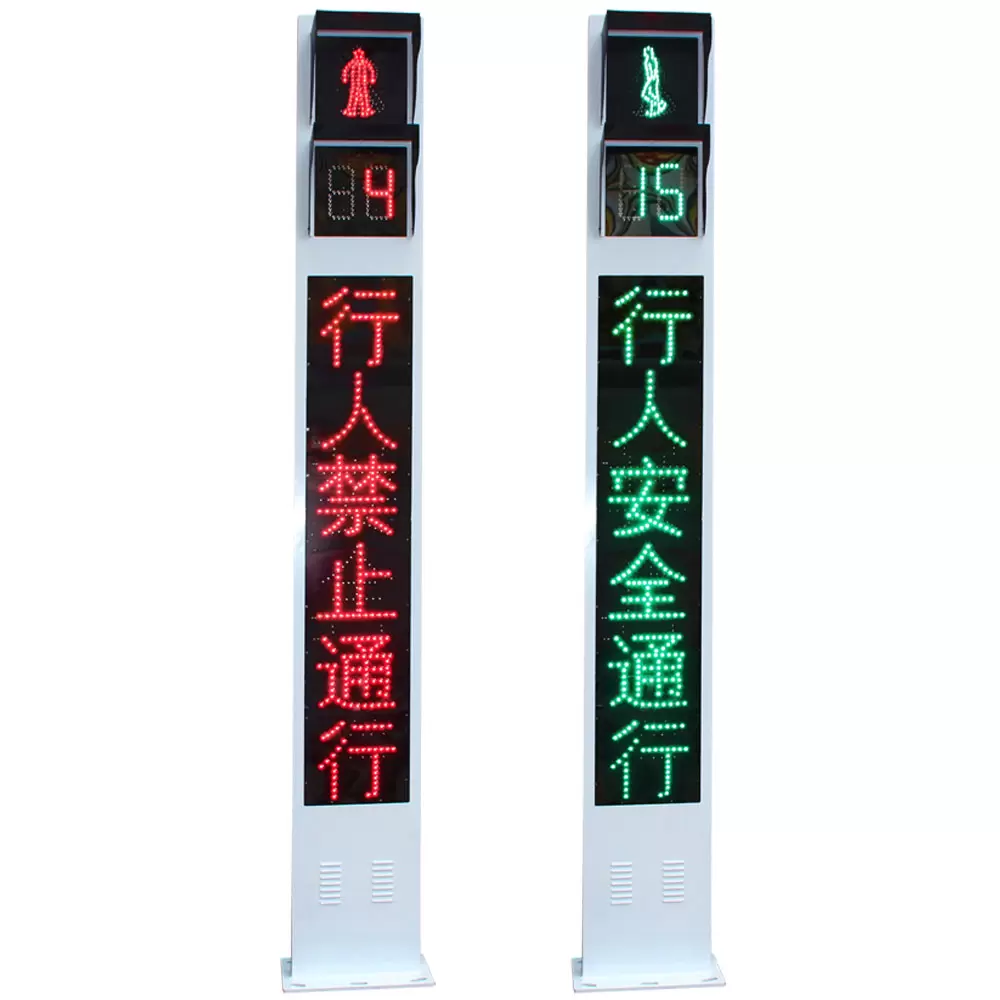

หน้าจอโมดูลทำงานอย่างไรกับเฟสสัญญาณไฟจราจร

สัญญาณไฟจราจรแบบทั่วไปจะสื่อสารขั้นตอนการจราจรปัจจุบันเป็นหลักผ่านการส่องสว่างสีแดง เหลือง หรือเขียว โมดูลการแสดงผลที่แก้ไขได้ช่วยเพิ่มการสื่อสารอีกชั้นหนึ่ง

หน้าจอโมดูลสามารถกำหนดค่าให้แสดงข้อความ รูปภาพ และภาพเคลื่อนไหวแบบธรรมดาได้ เมื่อรวมเข้ากับตรรกะการควบคุมสัญญาณไฟจราจร เนื้อหาที่แสดงสามารถติดตามเฟสสัญญาณที่เปลี่ยนแปลงได้ ตัวอย่างเช่น ข้อมูลที่แตกต่างกันสามารถเชื่อมโยงกับสถานะสัญญาณสีแดง เขียว หรือโปรแกรมอื่นๆ ซึ่งช่วยให้เนื้อหาหน้าจอเปลี่ยนแปลงเมื่อเฟสการรับส่งข้อมูลเปลี่ยนแปลง

คุณค่าในทางปฏิบัติไม่ใช่ว่าทุกทางแยกต้องการข้อมูลแบบเคลื่อนไหว แต่จอแสดงผลช่วยให้ผู้จัดการจราจรมีช่องทางการสื่อสารเพิ่มเติม โดยไม่ต้องใช้จอแสดงผลริมถนนแยกต่างหาก

สำหรับทางแยกขนาดเล็ก การใช้งานที่เป็นไปได้อาจรวมถึงคำแนะนำเกี่ยวกับเฟส ข้อความจราจรสั้นๆ ข้อมูลทิศทาง หรือการแสดงภาพธรรมดาอื่นๆ เนื้อหาและวิธีการซิงโครไนซ์ที่แน่นอนขึ้นอยู่กับสถาปัตยกรรมการควบคุมและการกำหนดค่าโปรเจ็กต์ ดังนั้นควรระบุจอแสดงผลร่วมกับตัวควบคุมสัญญาณและอินเทอร์เฟซการสื่อสารที่ต้องการ แทนที่จะถือเป็นหน้าจออิสระ

นี่เป็นการตอบคำถามด้านการจัดซื้อที่พบบ่อยมากขึ้น: เหตุใดจึงต้องเพิ่มโมดูลแสดงผลเข้ากับสัญญาณไฟจราจร

คำตอบส่วนใหญ่เกี่ยวกับความหนาแน่นของข้อมูล สัญญาณแบบธรรมดาจะแจ้งให้ผู้ใช้ถนนทราบถึงสถานะการจราจรในปัจจุบัน สัญญาณในตัวพร้อมจอแสดงผลที่ตั้งโปรแกรมได้สามารถให้สถานะของสัญญาณในขณะเดียวกันก็สื่อสารข้อมูลเพิ่มเติมผ่านเทอร์มินัลทางกายภาพเดียวกันได้

กลุ่มผลิตภัณฑ์ที่กว้างขึ้นของ FAMA ประกอบด้วยตัวควบคุมสัญญาณไฟจราจร สัญญาณยานพาหนะและทางเท้า เครื่องนับเวลาถอยหลัง สัญญาณไฟจราจรในตัว และโมดูลสัญญาณไฟจราจร ช่วยให้นักออกแบบโครงการสามารถเลือกอุปกรณ์ตามข้อกำหนดการควบคุมและสัญญาณของทางแยกเฉพาะ

การปกป้องกลางแจ้งมีความสำคัญพอๆ กับการบูรณาการ

สำหรับอุปกรณ์ที่ติดตั้งข้างถนน การบูรณาการเพียงอย่างเดียวไม่ได้รับประกันการทำงานที่เชื่อถือได้ กล่องหุ้มต้องปกป้องชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์จากสภาพแวดล้อมที่คาดหวัง ณ สถานที่ติดตั้ง

FAMA ระบุกล่องหุ้มแผ่นโลหะคุณภาพสูงสำหรับการออกแบบสัญญาณไฟจราจรแบบบูรณาการ โดยมีคุณสมบัติการป้องกันต่างๆ เช่น การกันน้ำ ความต้านทานฝุ่น ความต้านทานการกัดกร่อน ความต้านทานแรงกระแทก และความต้านทานการรบกวนทางแม่เหล็กไฟฟ้า คุณสมบัติเหล่านี้จัดการกับความเสี่ยงความล้มเหลวที่แตกต่างกัน แทนที่จะแสดงถึงการกล่าวอ้างด้านความทนทานทั่วไปข้อเดียว

การป้องกันน้ำและฝุ่นมีความสำคัญเนื่องจากการปนเปื้อนของความชื้นและอนุภาคอาจส่งผลต่อการเชื่อมต่อไฟฟ้าและชิ้นส่วนอิเล็กทรอนิกส์ตลอดระยะเวลาการให้บริการกลางแจ้งที่ยาวนาน ความต้านทานการกัดกร่อนมีความเกี่ยวข้องมากขึ้นในสภาพแวดล้อมที่มีความชื้นหรือสถานที่ที่อุปกรณ์สัมผัสกับสภาพบรรยากาศที่มีฤทธิ์กัดกร่อน การต้านทานแรงกระแทกให้การปกป้องโครงสร้างต่อผลกระทบทางกลที่อาจเกิดขึ้นระหว่างการขนส่ง การติดตั้ง หรือการทำงานริมถนน

ความต้านทานของ EMI ก็มีความเกี่ยวข้องเช่นกัน เนื่องจากอุปกรณ์สัญญาณไฟจราจรประกอบด้วยส่วนประกอบการควบคุมอิเล็กทรอนิกส์และการสื่อสาร การลดความไวต่อการรบกวนทางแม่เหล็กไฟฟ้าช่วยรักษาการสื่อสารและพฤติกรรมการควบคุมที่เสถียรในสภาพแวดล้อมที่มีอุปกรณ์ไฟฟ้าและระบบสื่อสารทำงานอยู่ในบริเวณใกล้เคียง

ข้อมูลจำเพาะสัญญาณไฟจราจรแบบรวมของ FAMA ที่มีอยู่เป็นตัวอย่างที่เป็นประโยชน์ของประเภทของข้อมูลทางวิศวกรรมที่ผู้ซื้อควรตรวจสอบ รุ่นที่ระบุไว้ใช้โครงแผ่นสังกะสี ทำงานตั้งแต่ AC 85–264 V ที่ 47–63 Hz มีระดับการป้องกัน IP55 และระบุไว้สำหรับการทำงานตั้งแต่ -40°C ถึง +80°C โดยมีความชื้นสัมพัทธ์สูงถึง 95% RH หน้าผลิตภัณฑ์เดียวกันระบุพื้นผิวเปล่งแสงขนาด 300 มม. และอายุการใช้งาน LED อย่างน้อย 100,000 ชั่วโมง

ตัวเลขเหล่านี้ควรได้รับการพิจารณาเป็นข้อกำหนดเฉพาะของผลิตภัณฑ์มากกว่าลักษณะเฉพาะสากลของสัญญาณไฟจราจรแบบรวมทุกอัน สำหรับการจัดซื้อ ควรตรวจสอบแบบจำลองจริง สภาพแวดล้อม ข้อกำหนดในการป้องกัน และมาตรฐานท้องถิ่นที่เกี่ยวข้องก่อนการคัดเลือกขั้นสุดท้าย

สัญญาณไฟจราจรแบบผสมผสานกับสัญญาณไฟจราจรแบบเดิม

ความแตกต่างจะชัดเจนยิ่งขึ้นเมื่อพิจารณาทั้งสองแนวทางจากมุมมองของการติดตั้ง

แนวทางบูรณาการไม่ได้หมายความว่าควรเปลี่ยนการติดตั้งสัญญาณไฟจราจรแบบเดิมทุกครั้ง ทางแยกขนาดใหญ่และซับซ้อนอาจยังต้องใช้ตัวควบคุมแบบกระจาย หัวสัญญาณหลายตัว อุปกรณ์คนเดินถนน ระบบตรวจจับ และโครงสร้างพื้นฐานพิเศษอื่นๆ

กรณีที่สำคัญที่สุดคือสามารถรวมฟังก์ชันต่างๆ เข้าด้วยกันได้อย่างสมเหตุสมผล โดยไม่กระทบต่อสถาปัตยกรรมการควบคุมการรับส่งข้อมูล

สัญญาณไฟจราจรในตัวมีความสมเหตุสมผลตรงไหน?

ทางแยกในเมืองขนาดเล็กเป็นแนวทางที่ตรงที่สุด เนื่องจากมักจะมีเลนน้อยกว่า มีพื้นที่ริมถนนที่จำกัดมากกว่า และความต้องการที่เข้มงวดมากขึ้นในการควบคุมจำนวนอุปกรณ์ที่ติดตั้งรอบๆ ทางแยก

การใช้งานที่เป็นไปได้อื่นๆ ขึ้นอยู่กับข้อกำหนดการควบคุมการจราจรของโครงการและข้อบังคับท้องถิ่น เมื่อประเมินโซลูชัน วิศวกรโครงการควรพิจารณาการกำหนดค่าสัญญาณ ตำแหน่งการติดตั้ง ความเข้ากันได้ของตัวควบคุม ข้อกำหนดในการสื่อสาร เนื้อหาที่แสดง แหล่งจ่ายไฟ สภาพแวดล้อม และการเข้าถึงการบำรุงรักษาร่วมกัน

ผลงานโครงการของ FAMA นำเสนอตัวอย่างการใช้งานสัญญาณไฟจราจรแบบบูรณาการและที่เกี่ยวข้อง รายชื่อโครงการในประเทศของบริษัท ได้แก่ โครงการสัญญาณไฟจราจรแบบบูรณาการในเมืองฉางซา มณฑลหูหนาน ตลอดจนโครงการรวมสัญญาณคนเดินถนนและเสาไฟถนนแบบบูรณาการ ตัวอย่างในระดับนานาชาติ ได้แก่ โครงการสัญญาณไฟจราจรในเปรู มองโกเลีย และภูมิภาคอื่นๆ

สำหรับผู้ซื้อที่ประเมินการใช้งานจริงแทนที่จะอาศัยเฉพาะคำอธิบายผลิตภัณฑ์ผลงานโครงการ FAMAเป็นแหล่งอ้างอิงที่เป็นประโยชน์สำหรับการตรวจสอบการใช้งานสัญญาณไฟจราจรของบริษัท

ไฟถนนแบบบูรณาการและการก้าวไปสู่การรวมโครงสร้างพื้นฐานในวงกว้าง

แนวคิดเบื้องหลังสัญญาณไฟจราจรแบบบูรณาการเป็นส่วนหนึ่งของการเปลี่ยนแปลงโครงสร้างพื้นฐานริมถนนในวงกว้าง ไฟถนนในตัวสามารถรวมไฟส่องสว่างเข้ากับฟังก์ชันริมถนนเพิ่มเติมได้ ในขณะที่สัญญาณไฟจราจรในตัวจะเน้นไปที่สัญญาณบ่งชี้ การเชื่อมต่อการควบคุม และการแสดงข้อมูล

ไม่ควรถือว่าผลิตภัณฑ์ทั้งสองเหมือนกัน ไฟถนนได้รับการออกแบบโดยคำนึงถึงแสงสว่างและโครงสร้างพื้นฐานของเสาไฟเป็นหลัก ในขณะที่ไฟจราจรแบบรวมจะเน้นที่การควบคุมสัญญาณไฟจราจรและการสื่อสารกับผู้ใช้ถนน

หลักการออกแบบทั่วไปคือการลดอุปกรณ์สแตนด์อโลนที่ไม่จำเป็น ตัวอย่างเช่น ผลงานโครงการในประเทศของ FAMA รวมถึงกรณีศึกษาการรวมเสาไฟถนน Yinchuan ควบคู่ไปกับโครงการสัญญาณไฟจราจรแบบบูรณาการ

สำหรับเจ้าของโครงสร้างพื้นฐาน การรวมประเภทนี้สามารถทำให้เข้าใจได้เป็นพิเศษเมื่อจำเป็นต้องมีฟังก์ชั่นริมถนนหลายอย่างอยู่ร่วมกัน แต่พื้นที่การติดตั้งที่มีอยู่มีจำกัด อย่างไรก็ตาม การบูรณาการควรได้รับการประเมินโดยคำนึงถึงการเข้าถึงการบำรุงรักษา การแยกทางไฟฟ้า ความเข้ากันได้ของการควบคุม การปกป้องสิ่งแวดล้อม และข้อกำหนดในการติดตั้งในพื้นที่

FAMA - องค์กรชั้นนำในอุตสาหกรรมสัญญาณไฟจราจรของจีน

กลุ่มผลิตภัณฑ์ของ FAMA ครอบคลุมถึงตัวควบคุมสัญญาณไฟจราจร ไฟจราจรสำหรับยานพาหนะ สัญญาณคนเดินเท้า สัญญาณจักรยาน ตัวจับเวลาถอยหลัง ไฟจราจรแบบรวม โมดูลไฟจราจร และอุปกรณ์เสริมที่เกี่ยวข้อง กลุ่มผลิตภัณฑ์ไฟจราจรได้รับการออกแบบมาสำหรับการใช้งานที่เกี่ยวข้องกับยานพาหนะ คนเดินเท้า ลูกศร และการนับถอยหลัง โดยรองรับการกำหนดค่าสัญญาณและความต้องการของระบบที่แตกต่างกัน

สำหรับทีมจัดซื้อที่เปรียบเทียบโซลูชันสัญญาณไฟจราจรแบบรวมกลุ่มผลิตภัณฑ์ FAMAสามารถใช้ตรวจสอบสัญญาณไฟจราจร การควบคุม โมดูล และหมวดหมู่อุปกรณ์ที่เกี่ยวข้องที่มีอยู่ แทนที่จะประเมินเทอร์มินัลแบบแยกส่วน

คำถามที่พบบ่อย

สัญญาณไฟจราจรแบบรวมคืออะไร?

สัญญาณไฟจราจรแบบรวมจะรวมฟังก์ชันการจัดการการจราจรหลายอย่างไว้ในโครงสร้างอุปกรณ์ที่มีความเข้มข้นมากขึ้น ฟังก์ชันเหล่านี้อาจรวมถึงการบ่งชี้สัญญาณ การเชื่อมต่อการควบคุมอัจฉริยะ การนับถอยหลังหรือการระบุทิศทาง และการแสดงข้อมูล ทั้งนี้ขึ้นอยู่กับรุ่น FAMA วางตำแหน่งโซลูชันสัญญาณไฟจราจรแบบครบวงจรสำหรับทางแยกการจราจรขนาดเล็กในเมืองเป็นหลัก

ระบบสัญญาณไฟจราจรแบบรวมมีประโยชน์อย่างไร?

ประโยชน์หลักเกี่ยวข้องกับการติดตั้งและการจัดระเบียบระบบ การรวมฟังก์ชันสามารถลดจำนวนอุปกรณ์อิสระ การติดตั้ง เส้นทางการเดินสายไฟ และจุดติดตั้งริมถนนได้ เมื่อรวมหน้าจอโมดูลแล้ว เทอร์มินัลเดียวกันยังสามารถให้ข้อมูลที่สามารถตั้งโปรแกรมได้โดยไม่ต้องติดตั้งจอแสดงผลแยกต่างหาก

สัญญาณไฟจราจรในตัวช่วยลดต้นทุนการติดตั้งได้อย่างไร

สามารถลดต้นทุนการติดตั้งได้โดยการรวมอุปกรณ์ที่อาจติดตั้งแยกกัน จุดยึดและการเชื่อมต่อที่น้อยลงอาจหมายถึงแรงงานในการติดตั้งน้อยลงและขั้นตอนการก่อสร้างที่ไซต์งานสั้นลง การประหยัดจริงขึ้นอยู่กับโครงร่างทางแยก โครงสร้างพื้นฐานที่มีอยู่ อัตราค่าแรง การกำหนดเส้นทางสายเคเบิล และข้อกำหนดของโครงการ ดังนั้นจึงไม่ควรถือว่าเปอร์เซ็นต์คงที่หากไม่มีการเปรียบเทียบต้นทุนในระดับโครงการ

หน้าจอโมดูลซิงโครไนซ์กับสัญญาณไฟจราจรอย่างไร

โมดูลการแสดงผลเป็นไปตามลอจิกสัญญาณไฟจราจรที่ตั้งโปรแกรมไว้หรืออินเทอร์เฟซการควบคุม เพื่อให้เนื้อหาสามารถเปลี่ยนแปลงไปตามเฟสสัญญาณที่เกี่ยวข้อง ข้อความ รูปภาพ และภาพเคลื่อนไหวแบบธรรมดาสามารถกำหนดค่าสำหรับสถานะที่แตกต่างกันได้ วิธีการซิงโครไนซ์ที่แน่นอนขึ้นอยู่กับตัวควบคุม อินเทอร์เฟซการสื่อสาร และการกำหนดค่าระบบ

ระบบไฟถนนแบบรวมมีความเหมาะสมในการใช้งานที่ไหนบ้าง?

โดยทั่วไประบบไฟถนนแบบรวมจะได้รับการพิจารณาเมื่อไฟถนนจำเป็นต้องอยู่ร่วมกับฟังก์ชันอื่นๆ ริมถนน และลดโครงสร้างพื้นฐานที่แยกจากกันเป็นสิ่งที่พึงปรารถนา การใช้งานที่เหมาะสมอาจรวมถึงถนนในเมือง พื้นที่สาธารณะ พื้นที่อุตสาหกรรม วิทยาเขต และสภาพแวดล้อมการให้แสงสว่างตามแผนอื่นๆ โดยขึ้นอยู่กับข้อกำหนดด้านแสงสว่างและโครงสร้างพื้นฐานเฉพาะของโครงการ

การเลือกสัญญาณไฟจราจรแบบรวมพร้อมหน้าจอโมดูลในท้ายที่สุดควรพิจารณามากกว่าใบเสนอราคาอุปกรณ์เริ่มต้น ความเข้ากันได้ของการควบคุมสัญญาณ การซิงโครไนซ์จอแสดงผล วิธีการติดตั้ง การป้องกันตู้ สภาพแวดล้อม การเข้าถึงการบำรุงรักษา และจำนวนโครงสร้างพื้นฐานริมถนนที่จำเป็น ล้วนส่งผลต่อมูลค่าโครงการจริง สำหรับทางแยกควบคุมสัญญาณไฟจราจรขนาดเล็ก จอเทอร์มินัลแบบรวมที่ได้รับการออกแบบมาอย่างดีสามารถเป็นทางเลือกในทางปฏิบัติแทนการติดตั้งอุปกรณ์แยกกันหลายตัว โดยที่การกำหนดค่าทางเทคนิคนั้นตรงกับข้อกำหนดในการควบคุมการจราจรจริง
